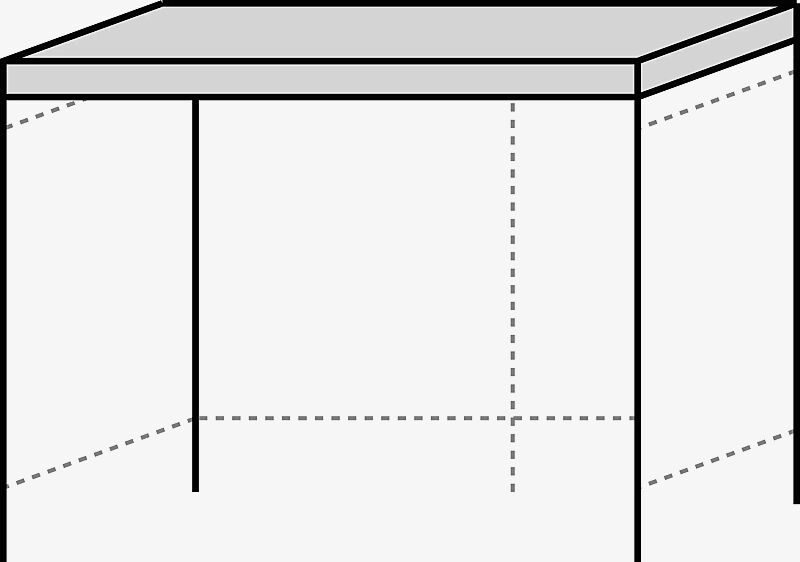

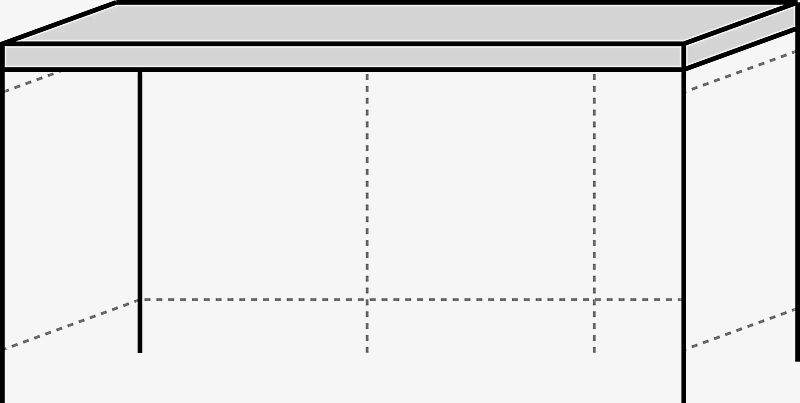

Raucherunterstand GEMALA GREEN
- schickes Design, optional mit Deckenunterverkleidung mit/ohne LED-Beleuchtung
- Dachausführung: Flachdach, Dacheindeckung aus Trapezblech
- integrierte Dachentwässerung ohne sichtbares Fallrohr
- einfache Selbstmontage durch vollständig montierte Dacheinheit
- vorgerichtet für Dachbegrünung
- hochwertige Feuerverzinkung und Pulverbeschichtung garantieren lange Lebensdauer
Beschreibung
Die Raucherüberdachung GEMALA GREEN überzeugt durch ein schlichtes Design und fließende Formen. Sie schützt optimal vor Wind und Wetter und eignet sich ideal für kürzere oder längere Raucherpausen. Optional lässt sich das elegante Design mit einer Deckenverkleidung und LED-Beleuchtung erweitern. Das Flachdach mit Trapezblecheindeckung verfügt über eine unsichtbare Dachentwässerung und ist für eine Dachbegrünung vorgerichtet. Die robuste Stahlkonstruktion aus Vierkantrohren ist feuerverzinkt und in ZIEGLER-Standardfarben pulverbeschichtet. Ein integrierter Anschlusskasten sowie geeignete Sitzbänke sind auf Wunsch ebenfalls bei uns erhältlich.
Konstruktion:
Konstruktion:
- Stahlkonstruktion mit Dachrahmen und Stützen aus Vierkantrohren
- die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung
- in der Stütze integrierter Anschlusskasten für bauseitige Zuleistung zum Stromkabel der LED-Beleuchtung gegen Mehrpreis
- Sitzbänke auf Anfrage
- alle Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben
- Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet
- Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet
- Flachdach, Dacheindeckung mit Trapezblech, umlaufende Attika 170 mm hoch
- Deckenverkleidung sowie LED-Beleuchtung mit bzw. ohne Bewegungsmelder gegen Mehrpreis
- Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm
- Dachbegrünungssystem MOBIPROOF mit maximalem Komplettgewicht im wassergesättigtem Zustand von 58 kg/m² und Wasserrückhaltevermögen 20 Liter/m² bestehend aus recycelbarem Leichtgewicht-Kassettensystem, gebrauchsfertig inklusive Subtrat und wartungsarmen Sedumpflanzen optional gegen Mehrpreis
- Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck) gegen Mehrpreis
- individuelle Scheibenaufdrucke sowie weitere Wandelementausführungen auf Anfrage
- über die im Dach integrierte Regenrinne und die hinteren Stützen
- Ablauf oberirdisch über Wasserspeier
- sk (auf dem Boden) 1,30 - 2,00 kN/m²
- höhere Schneelasten auf Anfrage
- Zone 2
- Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen
- zerlegt auf Palette
- Dach komplett montiert
- inklusive Bodenbefestigungsmaterial aus Edelstahl
Downloads
Anfrage
Sie haben spezielle Anforderungen? Kontaktieren Sie uns jetzt – wir entwickeln gemeinsam Ihr individuelles Projekt!
-
Artikel
-
Dachbreite
-
Dachtiefe
-
Feldanzahl
-
Personenanzahl
-
Oberfläche Stahlteile
-
Schneelast auf dem Boden (sk)
Keine Begrünung gewünscht?
Sie bevorzugen eine pflegeleichte Überdachung ohne Dachbegrünung? Wir haben die Lösung. Unser Raucherunterstand GEMALA ohne Begrünung überzeugt durch klares Design, minimaler Wartung und schnelle Montage.
Deckenverkleidung
