Überdachung GEMALA GREEN vorgerichtet für Dachbegrünung
Art-Nr.:
054.707
Produktinformationen
Konstruktion:

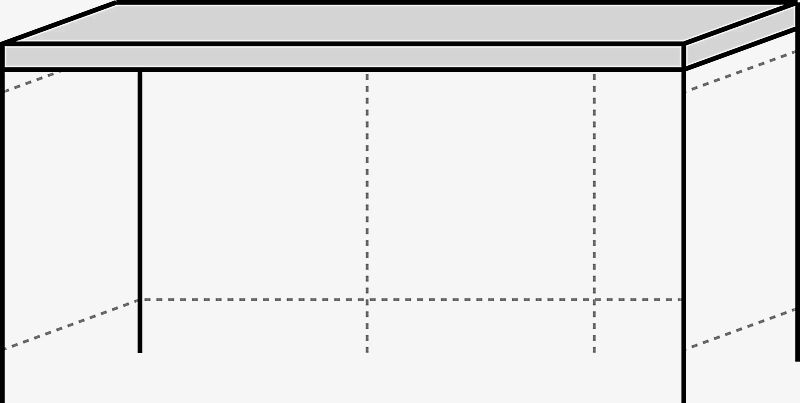

Stahlkonstruktion, Dachrahmen liegt auf Quadratrohrstützen, ohne Rück- und Seitenwände.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben. Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach mit Dacheindeckung Trapezblech, umlaufende Attika 170 mm hoch. Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm. Dachbegrünungsssystem MOBIROOF ECO optional gegen Mehrpreis.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Rück- / Seiten- / Windschutzwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck).
Entwässerung:
Über die im Dach integrierte Regenrinne und die hinteren Stützen. Ablauf oberirdisch über Wasserspeier.
Schneelast:
sk (auf dem Boden) 2,00 kN/m²
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion, Dachrahmen liegt auf Quadratrohrstützen, ohne Rück- und Seitenwände.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben. Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach mit Dacheindeckung Trapezblech, umlaufende Attika 170 mm hoch. Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm. Dachbegrünungsssystem MOBIROOF ECO optional gegen Mehrpreis.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Rück- / Seiten- / Windschutzwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck).
Entwässerung:
Über die im Dach integrierte Regenrinne und die hinteren Stützen. Ablauf oberirdisch über Wasserspeier.
Schneelast:
sk (auf dem Boden) 2,00 kN/m²
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Dachausführung: | Flachdach |
|---|---|
| Dacheindeckung: | Trapezblech |
| Feldanzahl: | 3 |
| Personenanzahl: | 7 |
| empfohlene Einbautiefe: | 200 mm |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Dachbreite: | 4600 mm |
| Dachtiefe: | 1600 mm |
| Gesamthöhe: | 2445 mm |
| Lichte Höhe: | 2275 mm |
| Schneelast auf dem Boden (sk): | 1,30 kN/m² |
| Windlast: | Zone 2 |
