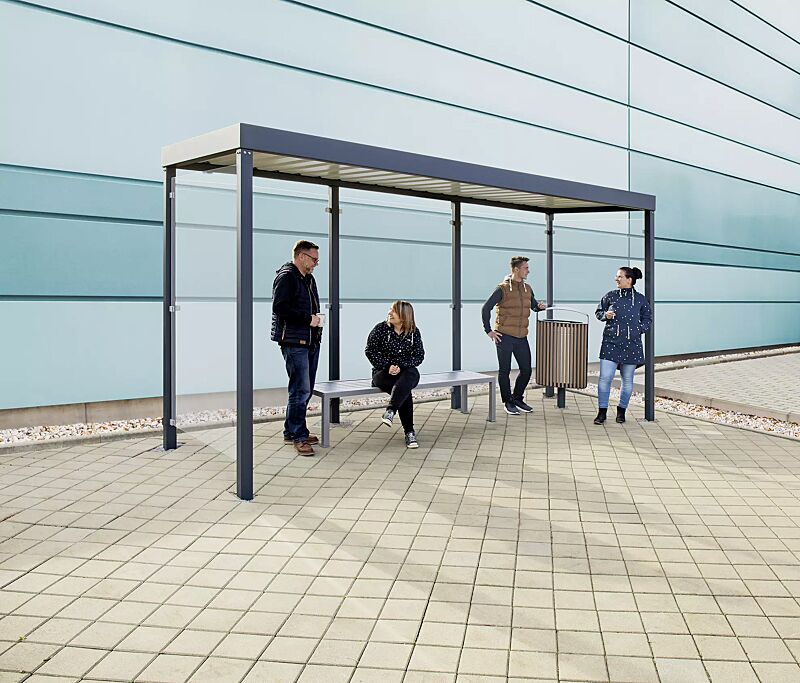

Raucherunterstand GEMALA
- schickes Design, optional mit Deckenunterverkleidung mit/ohne LED-Beleuchtung
- Dachausführung: Flachdach, Dacheindeckung aus Trapezblech
- integrierte Dachentwässerung ohne sichtbares Fallrohr
- einfache Selbstmontage durch vollständig montierte Dacheinheit
- Dachbegrünung möglich
- hochwertige Feuerverzinkung und Pulverbeschichtung garantieren lange Lebensdauer
Beschreibung
Die Raucherüberdachung GEMALA besticht durch ihr schlichtes Design und ihre fließenden Formen. Sie lädt zum Verweilen ein und bietet optimalen Schutz bei jedem Wetter. Egal ob für kürzere oder längere Raucherpausen, GEMALA bietet den perfekten Unterstand. Das schicke Design kann optional mit einer Deckenuntersicht und LED-Beleuchtung erweitert werden. Das Flachdach mit einer Trapezblecheindeckung verfügt über eine integrierte Dachentwässerung ohne sichtbare Fallrohre. Die hochwertige Feuerverzinkung und Pulverbeschichtung aller Stahlteile garantieren eine lange Lebensdauer. Optional ist ein in die Stütze integrierter Anschlusskasten erhältlich. Die passenden Sitzbänke können wir Ihnen auf Wunsch gern mitliefern.
Konstruktion:
Konstruktion:
- Stahlkonstruktion mit Dachrahmen und Stützen aus Vierkantrohren
- die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung
- in der Stütze integrierter Anschlusskasten für bauseitige Zuleistung zum Stromkabel der LED-Beleuchtung gegen Mehrpreis
- Sitzbänke auf Anfrage
- alle Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben
- Oberfläche der Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet
- Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika 170 mm hoch
- Deckenverkleidung sowie LED-Beleuchtung mit bzw. ohne Bewegungsmelder gegen Mehrpreis
- Dachbegrünung auf Anfrage
- Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck) gegen Mehrpreis
- individuelle Scheibenaufdrucke sowie weitere Wandelementausführungen auf Anfrage
- über die im Dach integrierte Regenrinne und die hinteren Stützen
- Ablauf oberirdisch über Wasserspeier
- sk (auf dem Boden) 1,60 - 2,00 kN/m²
- höhere Schneelasten auf Anfrage
- Zone 2
- Stützen mit Fußplatten zum Aufdübeln bei bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen
- zerlegt auf Palette
- Dach komplett montiert
- inklusive Bodenbefestigungsmaterial aus Edelstahl
Downloads
Anfrage
Sie haben spezielle Anforderungen? Kontaktieren Sie uns jetzt – wir entwickeln gemeinsam Ihr individuelles Projekt!
-
Artikel
-
Dachbreite
-
Dachtiefe
-

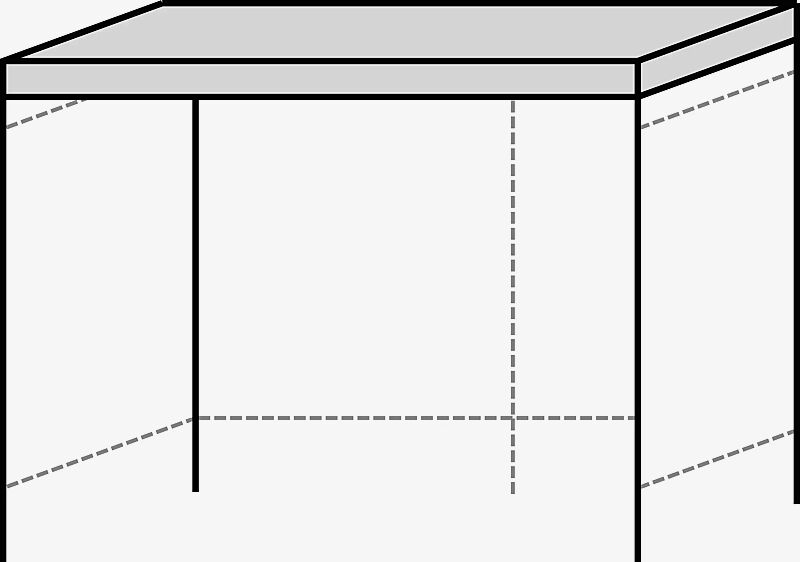

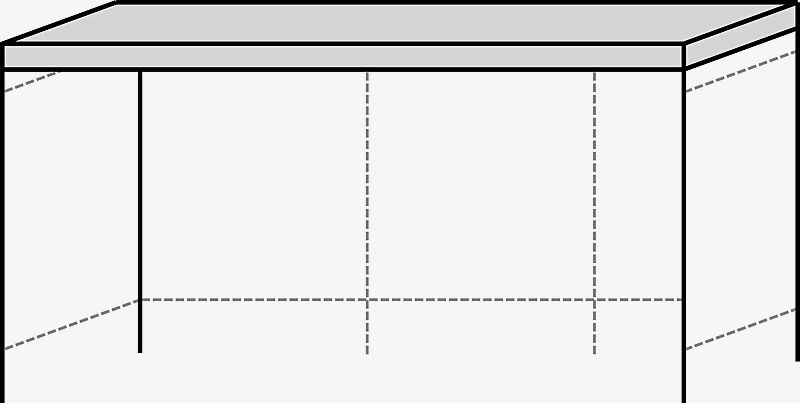

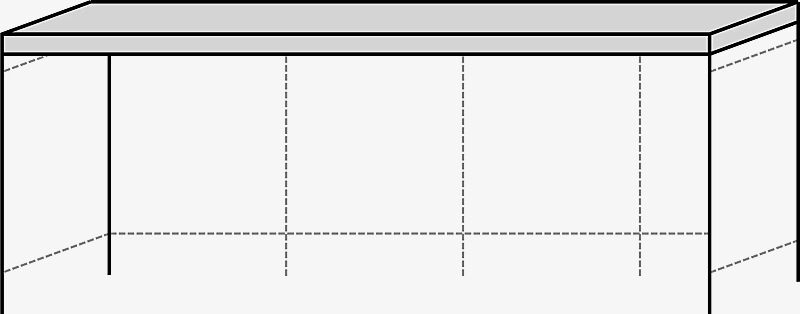

Feldanzahl
-
Personenanzahl
-
Oberfläche Stahlteile
-
Schneelast auf dem Boden (sk)
Dachbegrünung gewünscht?
Der Raucherunterstand GEMALA wird zur GEMALA GREEN, wenn er mit einer Dachbegrünung versehen wird. Eine Dachbegrünung bietet einen besonderen Mehrwert, denn sie ist nicht nur ein optisches Highlight und bringt ein Stück Natur in unsere urbanisierte Umgebung zurück.
Deckenverkleidung
-
Artikel
-
Dachbreite
