Überdachung AQUARIUS MINI
Art-Nr.:
272.376

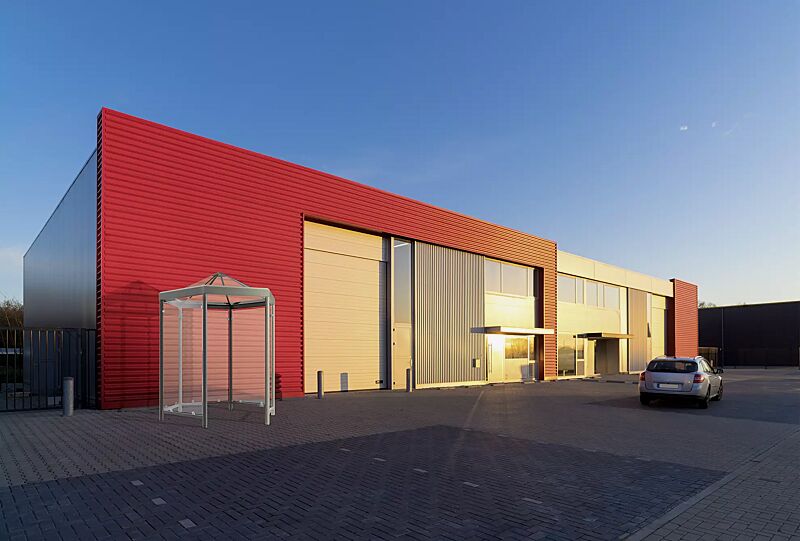

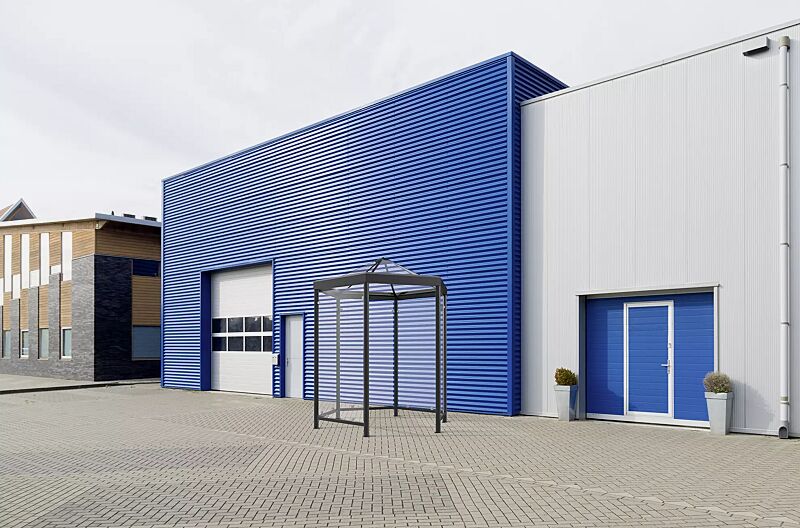

Raucherunterstand AQUARIUS MINI, Dachbreite x Dachtiefe 2344 mm x 2030 mm, inkl. 5 Seitenwände ESG, Klarglas, Dach VSG, Klarglas, Stahlkonstruktion in RAL 7016 anthrazitgrau
Raucherunterstand AQUARIUS MINI, Dachbreite x Dachtiefe 2344 mm x 2030 mm, inkl. 5 Seitenwände ESG, Klarglas, Dach VSG, Klarglas, Stahlkonstruktion in RAL 7016 anthrazitgrauRaucherunterstand AQUARIUS MINIDachbreite x Dachtiefe 2344 mm x 2030 mm, Stahlk...
Raucherunterstand AQUARIUS MINI, Dachbreite x Dachtiefe 2344 mm x 2030 mm, inkl. 5 Seitenwände ESG, Klarglas, Dach VSG, Klarglas, Stahlkonstruktion in RAL 7022 umbragrauRaucherunterstand AQUARIUS MINIDachbreite x Dachtiefe 2344 mm x 2030 mm, Stahlkonst...
Produktinformationen
Konstruktion:

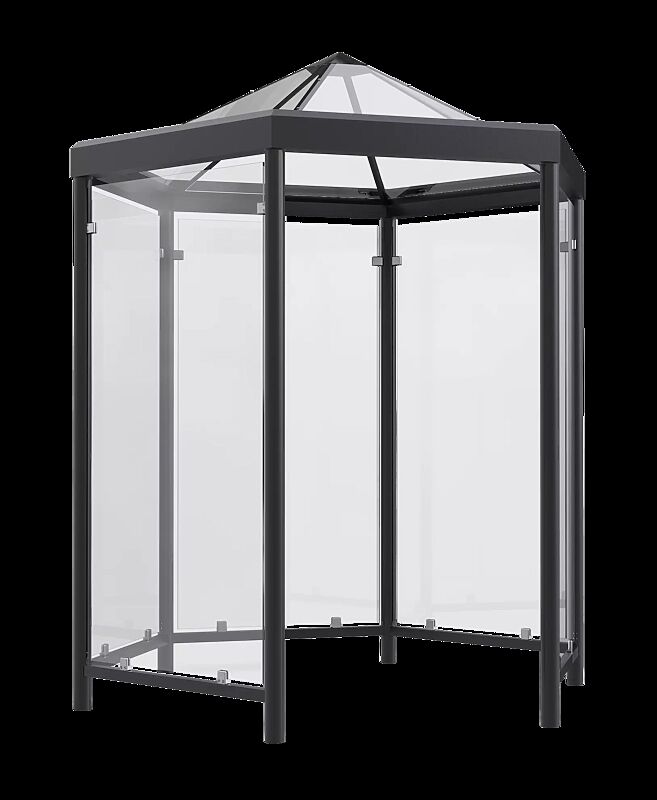

Sechseck-Pavillon aus korrisionsgeschützter Stahlkonstruktion mit Rundrohrstützen und Querträgern.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium.
Dach:
Zeltdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas. Umlaufende Attika mit integriertem Regenablauf.
Rück- / Seiten- / Windschutzwand:
Inkl. 5 Seitenwandscheiben, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit Glashaltern befestigt.
Entwässerung:
Über die im Dach integrierte Regenrinne. Ablauf oberirdisch über Wasserspeier durch hintere Stütze.
Schneelast: sk (auf dem Boden) 1,10 kN/m².
Windlast: Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl.
Notwendige Voraussetzungen für eine reibungslose Anlieferung:
- die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein
- die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen
- der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L)
- die Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein
- die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
- keine Besonderheiten wie z.B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.
Zum Abladen bitte einen Stapler oder ein geeignetes Flur-/Förderfahrzeug bereithalten. Optional ist eine entsprechende Ablademöglichkeit zubuchbar.
Sechseck-Pavillon aus korrisionsgeschützter Stahlkonstruktion mit Rundrohrstützen und Querträgern.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium.
Dach:
Zeltdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas. Umlaufende Attika mit integriertem Regenablauf.
Rück- / Seiten- / Windschutzwand:
Inkl. 5 Seitenwandscheiben, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit Glashaltern befestigt.
Entwässerung:
Über die im Dach integrierte Regenrinne. Ablauf oberirdisch über Wasserspeier durch hintere Stütze.
Schneelast: sk (auf dem Boden) 1,10 kN/m².
Windlast: Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl.
Notwendige Voraussetzungen für eine reibungslose Anlieferung:
- die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein
- die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen
- der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L)
- die Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein
- die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
- keine Besonderheiten wie z.B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.
Zum Abladen bitte einen Stapler oder ein geeignetes Flur-/Förderfahrzeug bereithalten. Optional ist eine entsprechende Ablademöglichkeit zubuchbar.
Technische Daten
| Produkttyp: | Raucherunterstand |
|---|---|
| Dachbreite: | 2344 mm |
| Dachtiefe: | 2030 mm |
| Gesamthöhe: | 2850 mm |
| Lichte Höhe: | 2200 mm |
| Dachausführung: | Spitzdach |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Feldanzahl: | 1 |
| Personenanzahl: | 4 |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | feuerverzinkt und beschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und farbbeschichtet |
| Schneelast auf dem Boden (sk): | 1,10 kN/m² |
| Entwässerung: | integriert |
| Befestigungsart: | zum Aufdübeln bei -200 mm |
| Anlieferung: | fertig montiert |
