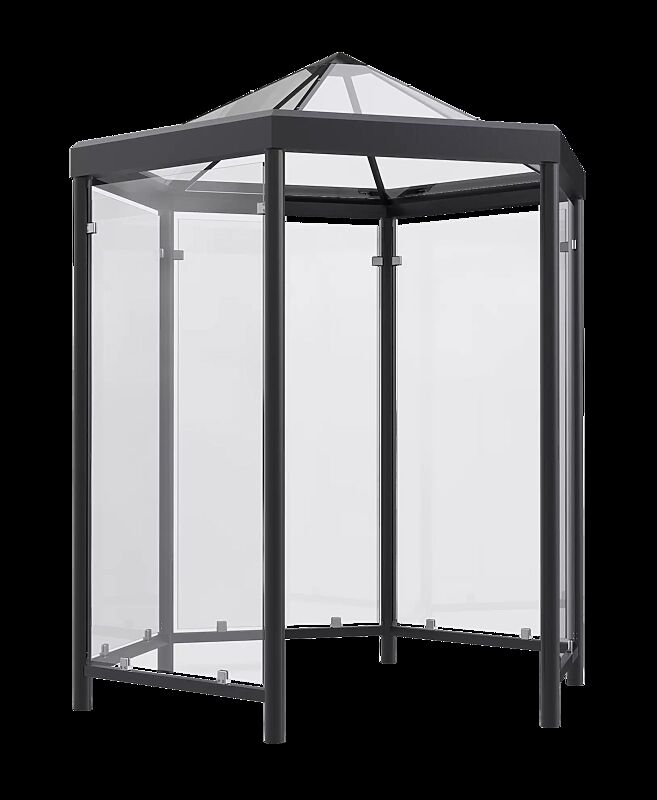

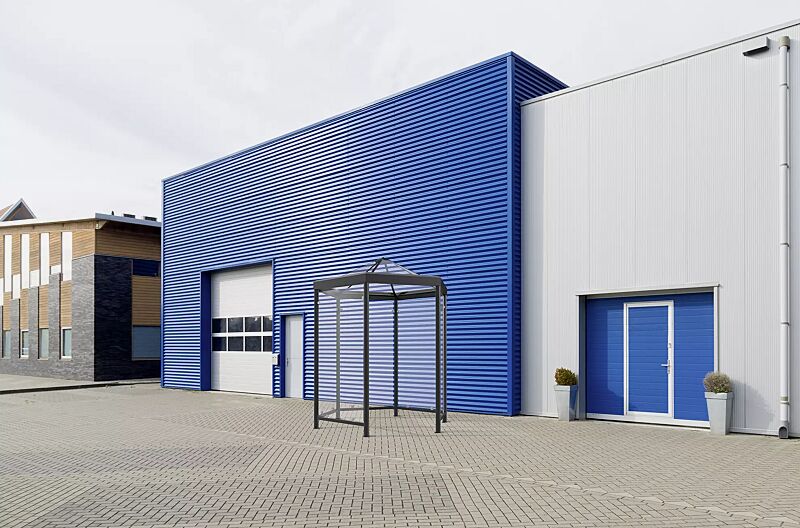

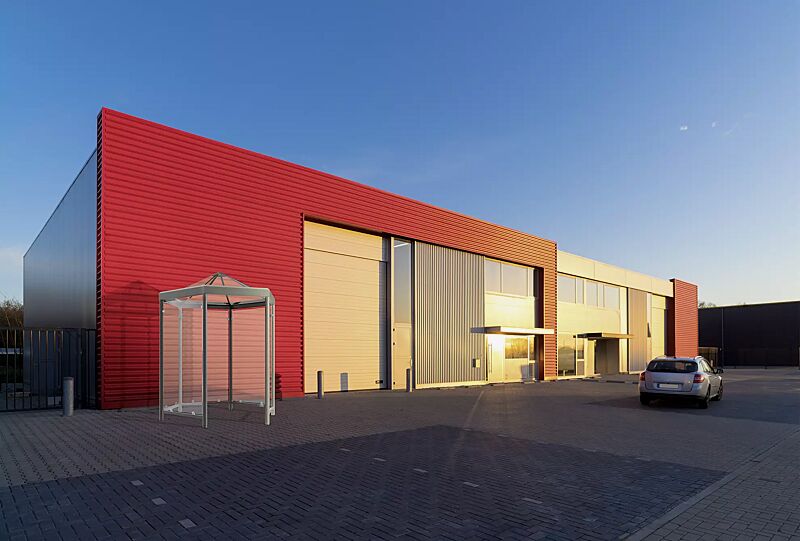

Raucherunterstand AQUARIUS MINI
Beschreibung
Konstruktion: Sechseck-Pavillon aus korrisionsgeschützter Stahlkonstruktion mit Rundrohrstützen und Querträgern.
Oberfläche / Farbe: Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium.
Dach: Zeltdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas. Umlaufende Attika mit integriertem Regenablauf.
Rück- / Seiten- / Windschutzwand: Inkl. 5 Seitenwandscheiben, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit Glashaltern befestigt. Keramischer Siebdruck als Sicht- oder Vogelschutz gegen Mehrpreis.
Entwässerung: Über die im Dach integrierte Regenrinne. Ablauf oberirdisch über Wasserspeier durch hintere Stütze.
Schneelast: sk (auf dem Boden) 1,10 - 2,10 kN/m². Höhere Schneelasten auf Anfrage.
Windlast: Zone 2

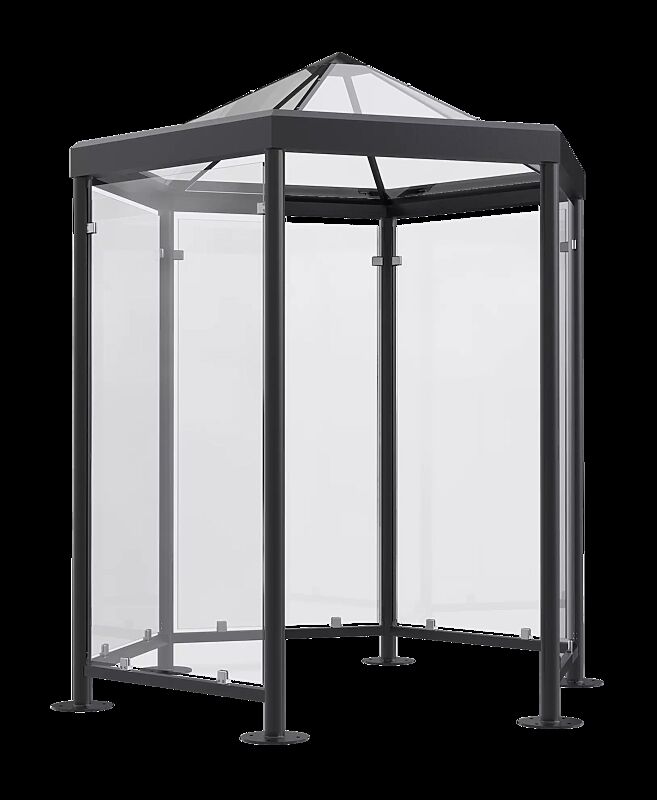

Befestigung: Stützen mit Fußplatten zum Aufdübeln bei +/-0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen. Verdübelung auf bauseitige Fundamente gegen Mehrpreis. Fertigfundamentplatte gegen Mehrpreis, somit sind keine zusätzlichen Betonarbeiten notwendig.
Lieferung: Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl. Entladung bauseits. Entladung mit LKW-Ladekran gegen Mehrpreis.
