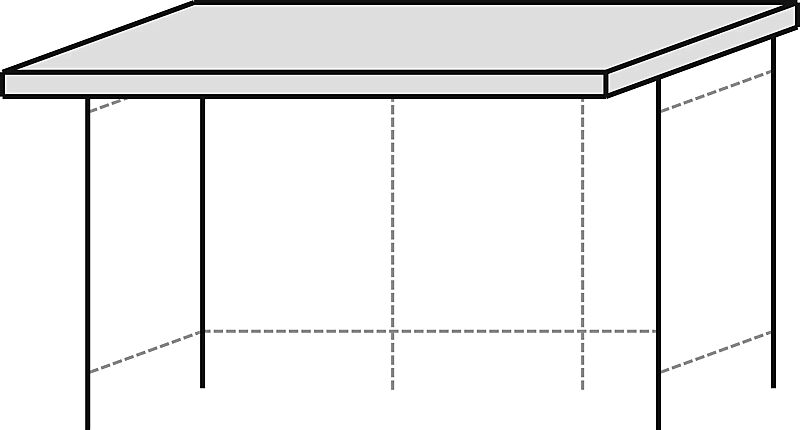

Überdachung LUNA
Art-Nr.:
247.019
Produktinformationen
Konstruktion:
Robuste Dachkonstruktion aus gekantetem Stahlblech mit Trapezblech-Elementen, Rahmenkonstruktion mit Hauptstützen aus Vierkantrohren.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika, 170 mm hoch.
Gewicht pro Dachsegment: 245 kg
Schneelast auf dem Boden (sk): 2,00 kN/m²
Windlast: Zone 2
Entwässerung:
Das Attikaprofil ist als Regenrinne ausgebildet. Der Ablauf erfolgt korrosionssicher integriert durch hinteren Stützen. Wasseraustritt ca. 150 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben.
Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Dacheinheit vormontiert.
Robuste Dachkonstruktion aus gekantetem Stahlblech mit Trapezblech-Elementen, Rahmenkonstruktion mit Hauptstützen aus Vierkantrohren.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika, 170 mm hoch.
Gewicht pro Dachsegment: 245 kg
Schneelast auf dem Boden (sk): 2,00 kN/m²
Windlast: Zone 2
Entwässerung:
Das Attikaprofil ist als Regenrinne ausgebildet. Der Ablauf erfolgt korrosionssicher integriert durch hinteren Stützen. Wasseraustritt ca. 150 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben.
Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Dacheinheit vormontiert.
Technische Daten
| Produkttyp: | Fahrradüberdachung |
|---|---|
| Nutzung: | einseitig |
| Dachausführung: | Flachdach |
| Feldanzahl: | 1 |
| Anzahl Stellplätze: | 12 Stück |
| Dachbreite: | 4660 mm |
| Dachtiefe: | 2400 mm |
| Gesamthöhe: | 2448 mm |
| Lichte Höhe: | 2275 mm |
| Stützenraster: | 4500 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 2,00 kN/m² |
| Dacheindeckung: | Trapezblech |
| Entwässerung: | integriert |
| Befestigungsart: | zum Aufdübeln |
