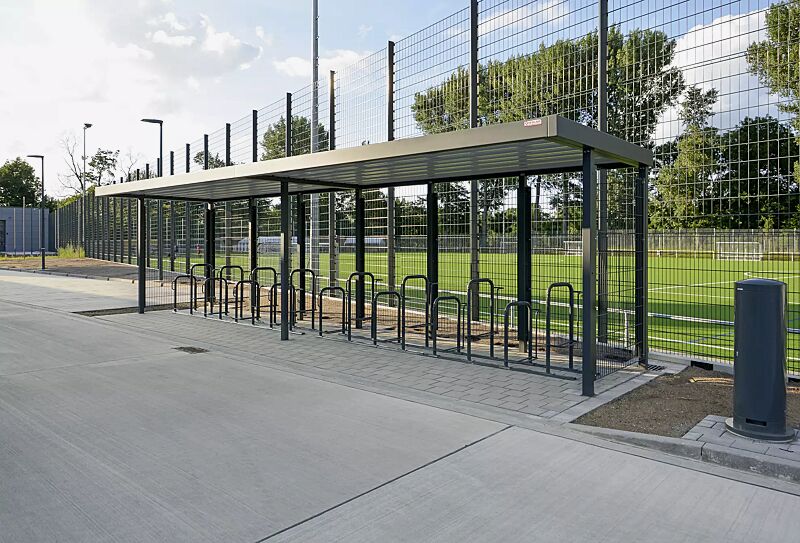

Fahrradüberdachung LUNA
- große Auswahl an Wandelementen für eine individuelle Gestaltung
- Flachdach, Dacheindeckung aus Trapezblech für hohe Beständigkeit
- Feuerverzinkung und Pulverbeschichtung garantieren lange Lebensdauer
- integrierte Dachentwässerung, sauberer Ablauf ohne sichtbares Fallrohr
- Schneelast: sk (auf dem Boden) 2,00 kN/m²
Beschreibung
Konstruktion:
- robuste Dachkonstruktion aus gekantetem Stahlblech mit Trapezblech-Elementen
- Rahmenkonstruktion mit Hauptstützen aus Vierkantrohren
- in der Stütze integrierter Anschlusskasten für bauseitige Zuleitung zum Stromkabel der LED-Beleuchtung gegen Mehrpreis
- Ausführung geeignet für Doppelstock-Fahrradparksysteme auf Anfrage.
- alle Stahlteile feuerverzinkt bzw. zusätzlich pulverbeschichtet in ZIEGLER-Standardfarben
- Oberfläche der Trapezbleche bandverzinkt und beschichtet, Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet
- Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika, 170 mm hoch
- Deckenverkleidung in RAL 9002 grauweiß für eine ebene Dachuntersicht mit oder ohne LED-Beleuchtung gegen Mehrpreis
- bei Ausführung mit LED-Beleuchtung optional mit oder ohne Bewegungsmelder
- Dachbegrünung auf Anfrage
- aus Stahlblech-Paneelen, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit Glashaltern befestigt (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck), Aluminiumwellblech, Trapezblech standardmäßig beschichtet in RAL 9002 oder Doppelstabgittermatten (Maschenweite 55 x 200 mm) gegen Mehrpreis. Weitere Wandelementausführungen auf Anfrage.
- im Dach integrierte Entwässerung
- bei einseitiger Ausführung Ablauf durch die hinteren und bei doppelseitiger Ausführung Ablauf durch die vorderen und hinteren Eck- und Mittelstützen
- oberirdisch über Wasserspeier
- sk (auf dem Boden) 2,00 kN/m²
- höhere Schneelasten auf Anfrage
- Zone 2
- Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen
- zerlegt auf Palette
- Dacheinheit vormontiert
- inklusive Bodenbefestigungsmaterial aus Edelstahl
Downloads
Kurzfristig lieferbar: Lieferzeit ab 3 Wochen! Jetzt bestellen und schnell ein Basismodell der Überdachung LUNA erhalten.

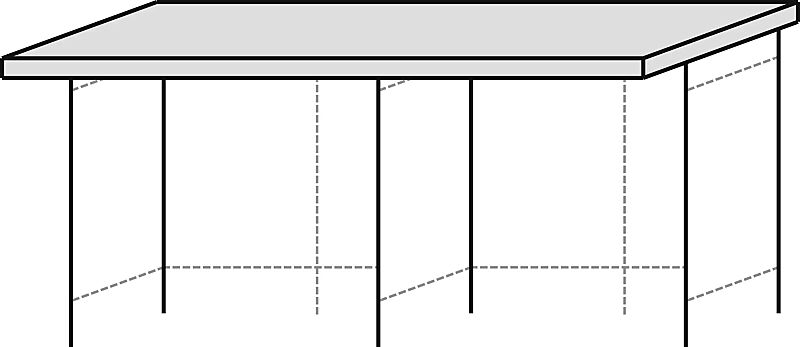

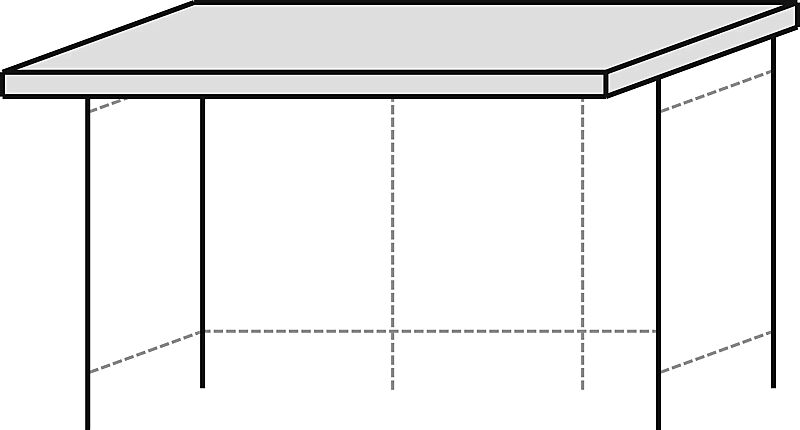

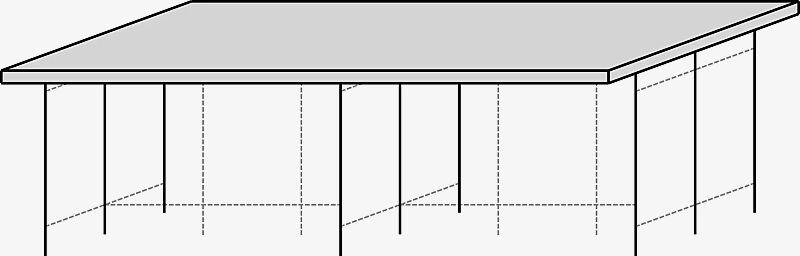

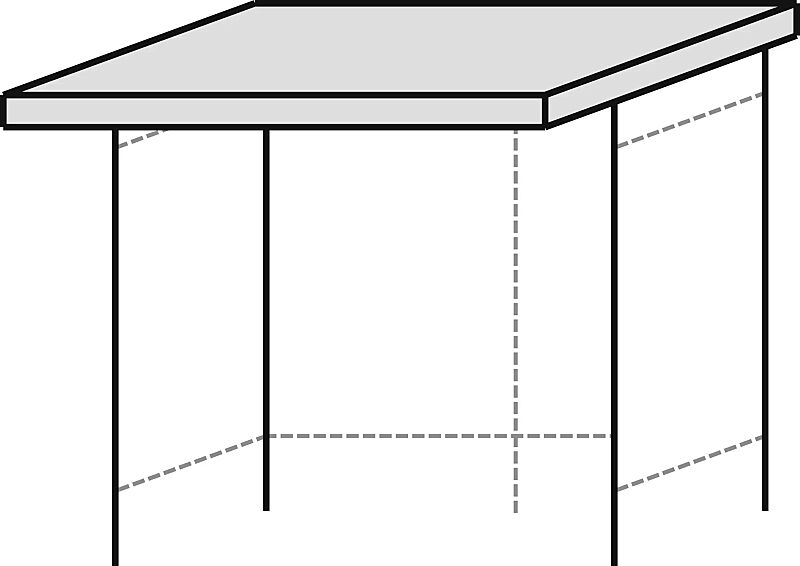

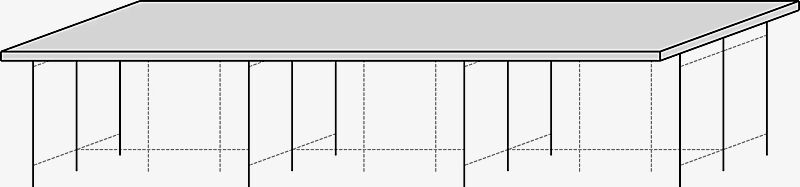

Basisartikel - Fahrradüberdachung LUNA
-
Artikel
-
Dachbreite
-
Dachtiefe
-
Feldanzahl
-
Anzahl Stellplätze
-
Oberfläche Stahlteile
-
Schneelast auf dem Boden (sk)
-
Artikel
-
Dachbreite
-
Dachtiefe
-
Feldanzahl
-
Anzahl Stellplätze
-
Oberfläche Stahlteile
-
Schneelast auf dem Boden (sk)
Die Fahrradüberdachung LUNA für Doppelstock-Fahrradparksysteme wird zur LUNA GREEN, wenn sie mit einer Dachbegrünung versehen wird. Eine Dachbegrünung bietet einen besonderen Mehrwert, denn sie ist nicht nur ein optisches Highlight und bringt ein Stück Natur in unsere urbanisierte Umgebung zurück.
Wandelemente
Die Fahrradüberdachung LUNA / LUNA GREEN kann standardmäßig mit Wänden aus Doppelstabgittermatten, Aluminiumwellblech, Trapezblech, Klarglas oder Stahlblechpaneelen ausgestattet werden. Neben den genannten Elementen gibt es bei dieser Überdachung wahlweise noch viele Optionen für weitere Wandfüllungen. Die Ausschreibungstexte für die kompletten Rückwände (entsprechend der jeweiligen Überdachungsgrößen) sind in nachfolgender Tabelle zu finden.
| Mehrpreis | Rück- bzw. Zwischenwand | Seitenwand | |||||||
|---|---|---|---|---|---|---|---|---|---|
|
Oberfläche Stahlteile |
feuerverzinkt |
feuerverzinkt und pulverbeschichtet |
feuerverzinkt |
feuerverzinkt und pulverbeschichtet |
|||||
| Dachbreite in mm | 4.660 | 9.160 | 13.660 | 4.660 | 9.160 | 13.660 | |||
|
Doppelstabgittermatte | 247.025 | 247.026 | 247.027 | 247.028 | 247.029 | 247.030 | 247.052 | 247.053 |
|
Aluminiumwellblech, waagerecht |
247.031 | 247.032 | 247.033 | 247.034 | 247.035 | 247.036 | 247.054 | 247.055 |
|
Trapezblech, waagerecht | 247.037 | 247.038 | 247.039 | 247.040 | 247.041 | 247.042 | 247.056 | 247.057 |
|
ESG, Klarglas, mit Glashaltern |
247.043 | 247.044 | 247.045 | 247.046 | 247.047 | 247.048 | 247.058 | |
|
Stahlblech-Paneele, senkrecht |
- | - | - | 247.049 | 247.050 | 247.051 | - | 247.060 |
Deckenverkleidung

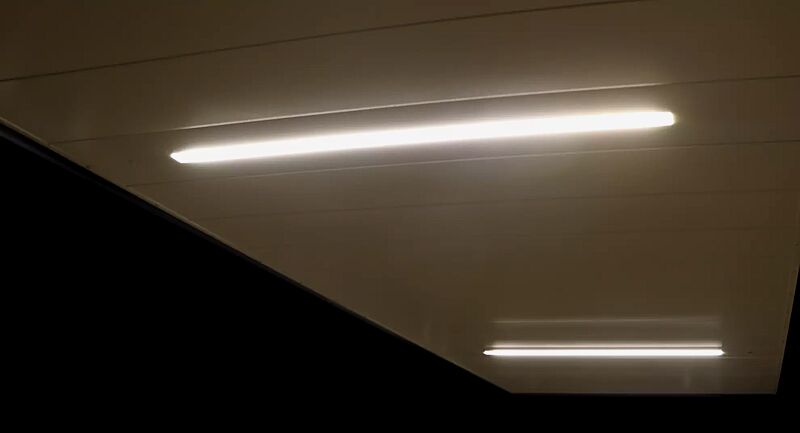

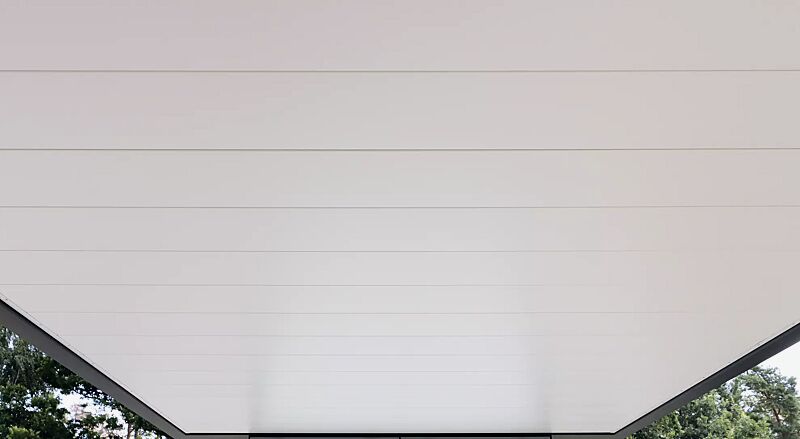

Für die optionale Deckenverkleidung der Fahrradüberdachung LUNA / LUNA GREEN stehen die beiden Varianten mit oder ohne LED-Beleuchtung zur Wahl.
HINWEIS: Die Deckverkleidung kann auch für doppelseitige Ausführungen verwendet werden. Dazu wird für jede Seite jeweils eine Deckenverkleidung benötigt.
-
Artikel
-
Dachbreite
-
Artikel
-
Dachbreite
-
Artikel
-
Dachbreite
