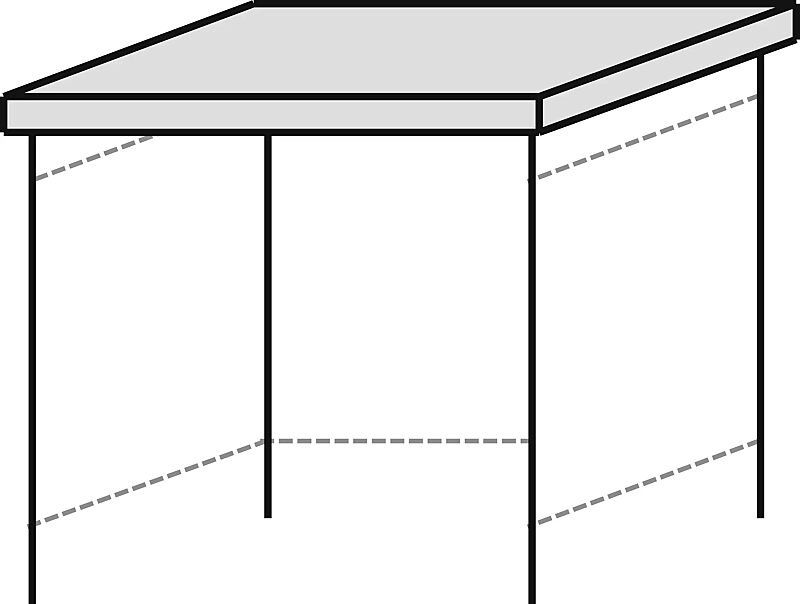

Überdachung TOBACCO GREEN vorgerichtet für Dachbegrünung
Art-Nr.:
245.935
Produktinformationen
Konstruktion:
Stahlkonstruktion, Stützen und Wandträger aus Vierkantrohren. Die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung. Dachkonstruktion für Dachbegrünung.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben. Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung mit Trapezblech, oben liegende PE-HD-Platte als Wurzelsperre, umlaufende Attika 170 mm hoch. Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm. Dachbegrünungsssystem MOBIROOF ECO optional gegen Mehrpreis.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Entwässerung:
Ablauf durch die hinteren Stützen oberirdisch über Wasserspeier.
Schneelast:
sk (auf dem Boden) 1,88 kN/m²
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, alle Verbindungsmittel inklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion, Stützen und Wandträger aus Vierkantrohren. Die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung. Dachkonstruktion für Dachbegrünung.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben. Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung mit Trapezblech, oben liegende PE-HD-Platte als Wurzelsperre, umlaufende Attika 170 mm hoch. Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm. Dachbegrünungsssystem MOBIROOF ECO optional gegen Mehrpreis.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Entwässerung:
Ablauf durch die hinteren Stützen oberirdisch über Wasserspeier.
Schneelast:
sk (auf dem Boden) 1,88 kN/m²
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, alle Verbindungsmittel inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Personenanzahl: | 5 |
|---|---|
| Produkttyp: | Raucherunterstand |
| Dachausführung: | Flachdach |
| Dacheindeckung: | Trapezblech |
| Feldanzahl: | 1 |
| Dachbreite: | 2400 mm |
| Dachtiefe: | 2400 mm |
| Gesamthöhe: | 2445 mm |
| Lichte Höhe: | 2275 mm |
| Stützenraster: | 2300 mm |
| Entwässerung: | integriert |
| Oberfläche Konstruktion: | verzinkt und pulverbeschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 1,88 kN/m² |
| Windlast: | Zone 2 |
