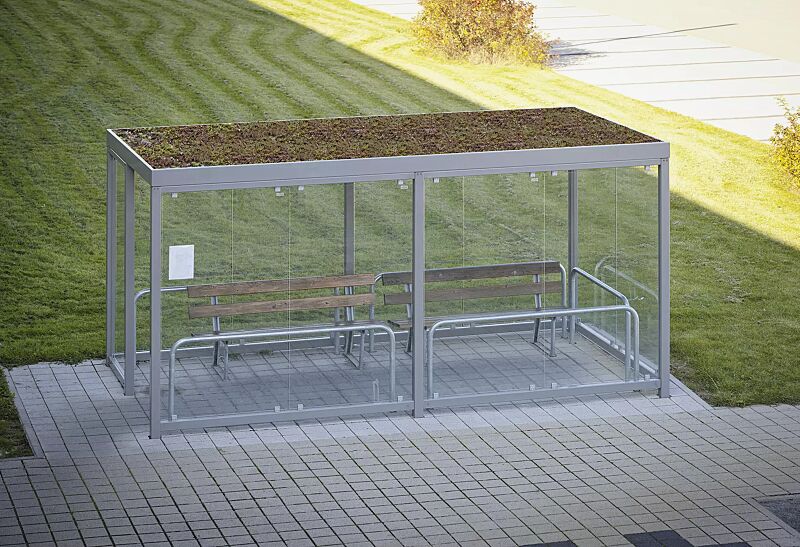

Raucherunterstand TOBACCO GREEN
- attraktives, modernes und wandelbares Design
- Dachausführung: Flachdach, Dacheindeckung Trapezblech
- mit integrierter Dachentwässerung für einen sauberen Ablauf durch die Stützen ohne separates Fallrohr komplett
- vormontiertes Dach ermöglicht einfache Selbstmontage
- vorgerichtet für Dachbegrünung
- hochwertige Feuerverzinkung und Pulverbeschichtung garantieren lange Lebensdauer
Beschreibung
Der Raucherunterstand TOBACCO GREEN beeindruckt durch sein schlichtes, klares Design und seine hohe Funktionalität. Das Modell verfügt über ein Dach, das für den Einbau von Begrünungskassetten vorbereitet ist. Rück-, Seiten- und Windschutzelemente aus Einscheibensicherheitsglas bieten zuverlässigen Schutz bei jedem Wetter. In Kombination mit den großen Glasflächen und der schlanken Stahlkonstruktion entsteht ein lichtdurchfluteter Innenraum. Zusätzlich zu den Wandelementen kann ein Windschutz mit Frontstütze für weiteren Wetterschutz hinzugefügt werden. Für zusätzlichen Komfort sorgen optionale Sitzbänke, die ein-, zwei- oder dreiseitig angebracht werden können. Beleuchtungselemente schaffen eine angenehme Atmosphäre. Das Modell bietet Platz für bis zu 5 Personen. Eine Vielzahl an Aufklebern und Siebdruckdekoren ermöglicht die Vermittlung von Hinweisen und Informationen sowie eine individuelle Gestaltung. Zusammengefasst ist die TOBACCO GREEN der ideale Raucherunterstand, der während der Pausen einen angenehm geschützten Aufenthaltsbereich bietet.
Konstruktion:
Konstruktion:
- Stahlkonstruktion mit Stützen und Wandträgern aus Vierkantrohren
- die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung

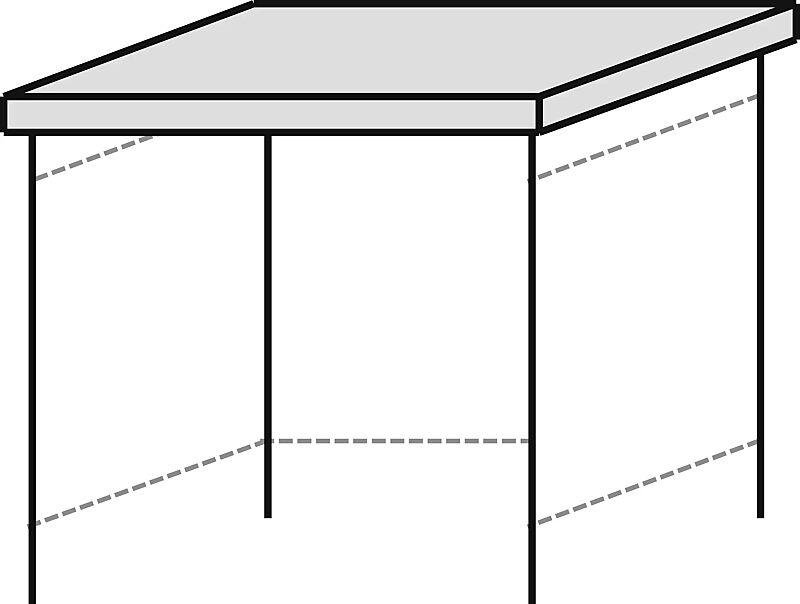

- Dachkonstruktion vorgerichtet für Dachbegrünung
- Sitzbank in 1-seitiger, 2-seitiger bzw. 3 seitiger Variante siehe Zubehör
- in der Stütze integrierter Anschlusskasten für bauseitige Zuleitung zum Stromkabel der LED-Beleuchtung gegen Mehrpreis
- alle Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben
- Oberfläche der Trapezbleche bandverzinkt und beschichtet
- Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
- Flachdach, Dacheindeckung mit Trapezblech, oben liegende PE-HD-Platte als Wurzelsperre, umlaufende Attika 170 mm hoch
- LED-Beleuchtung ohne bzw. mit Bewegungsmelder gegen Mehrpreis
- Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm
- Dachbegrünungssystem MOBIPROOF mit maximalem Komplettgewicht im wassergesättigtem Zustand von 58 kg/m² und Wasserrückhaltevermögen 20 Liter/m² bestehend aus recycelbarem Leichtgewicht-Kassettensystem, gebrauchsfertig inklusive Subtrat und wartungsarmen Sedumpflanzen optional gegen Mehrpreis
- Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit Glashaltern befestigt (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck) sowie Windschutzwand mit vorderer Stütze gegen Mehrpreis
- keramischer Siebdruck als Sicht- oder Vogelschutz auf Anfrage
- Ablauf oberirdisch über Wasserspeier durch die hinteren Stützen
- sk (auf dem Boden) 1,88 kN/m²
- Höhere Schneelasten auf Anfrage
- Zone 2
- Stützen mit Fußplatten zum Aufdübeln bei bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen
- zerlegt auf Palette
- Dach komplett montiert
- inklusive Verbindungsmittel und Bodenbefestigungsmaterial aus Edelstahl
Downloads
Anfrage
Sie haben spezielle Anforderungen? Kontaktieren Sie uns jetzt – wir entwickeln gemeinsam Ihr individuelles Projekt!
-
Artikel
-
Dachbreite
-
Dachtiefe
-
Feldanzahl
-
Personenanzahl
-
Oberfläche Stahlteile
-
Schneelast auf dem Boden (sk)
-
Artikel
-
Dachbreite
-
Oberfläche Stahlteile
-
Artikel
-
Sitzhöhe
-
Sitzbreite
-
Sitztiefe
