Modulrutsche ANDRES
- aus durchgefärbtem, schlag- und kratzunempfindlichen Polyethylen
- mit Einstieg-, Auslauf- und Mittelteilmodulen
- individuell zusammenstellbar bis Podesthöhe 2400 mm
- Platzbedarf: max. B 4200 x T 6300 mm
- geprüft nach Euronorm EN 1176
Beschreibung
Konstruktion:

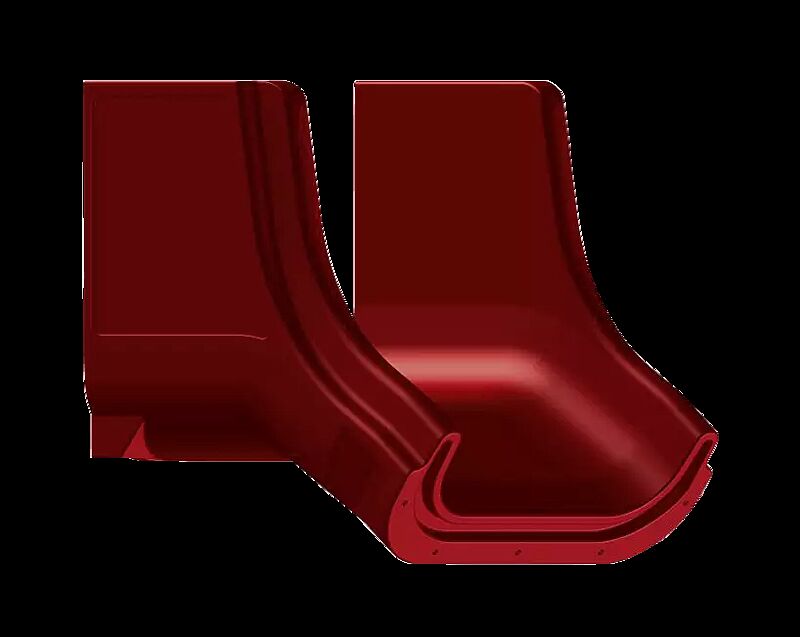

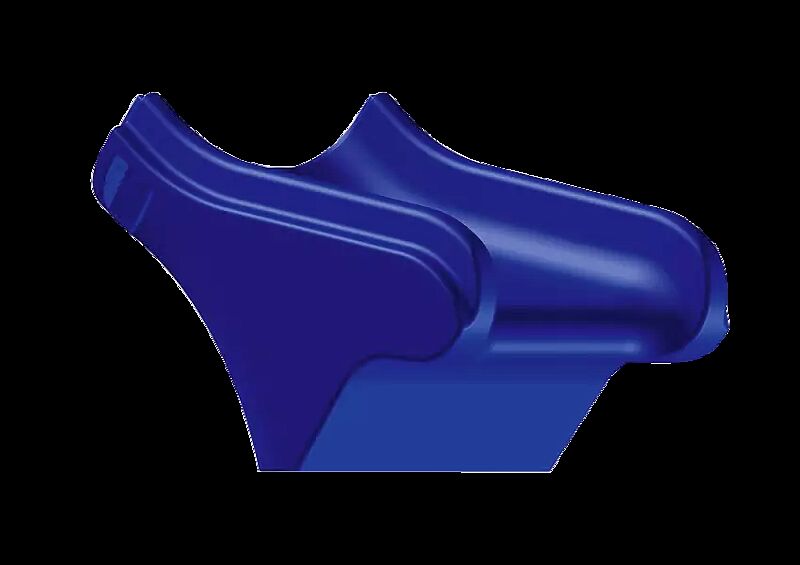

Modulrutsche bestehend aus verschiedenen Einzelteilen (Einstieg-, Auslauf- und Mittelteilmodul) zum individuellen Zusammenstellen aus durchgefärbtem, schlag- und kratzunempfindlichen Polyethylen in Standardfarben. Alle Einzelteile werden mittels Schraubverbindungen miteinander verbunden, bei Hangrutschen werden diese aller 3 Elemente zusätzlich im Boden fixiert. Die Einstiegsmodule können entweder an vorhandenen Plattformen, mit Hilfe von Turmankern, oder mittels Bodenankern befestigt werden. Verbindungsmaterial im Lieferumfang enthalten. Bereits vorgefertigte gerade Standardrutschen sind ebenfalls erhältlich.

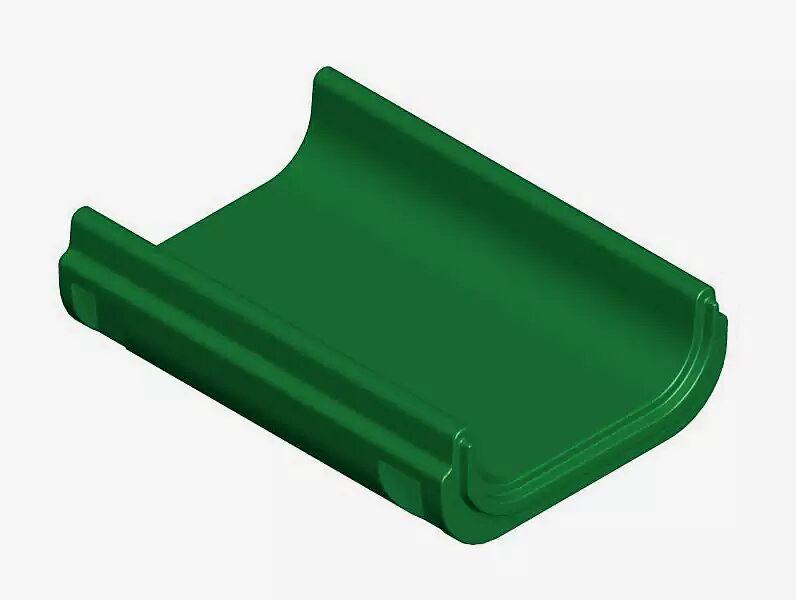

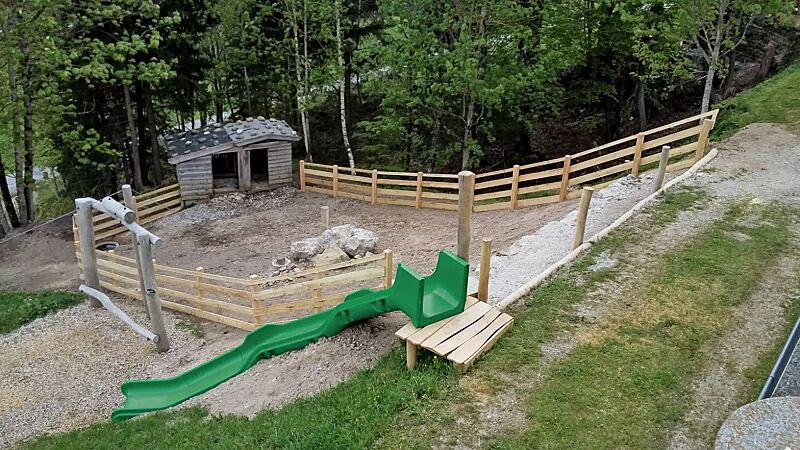

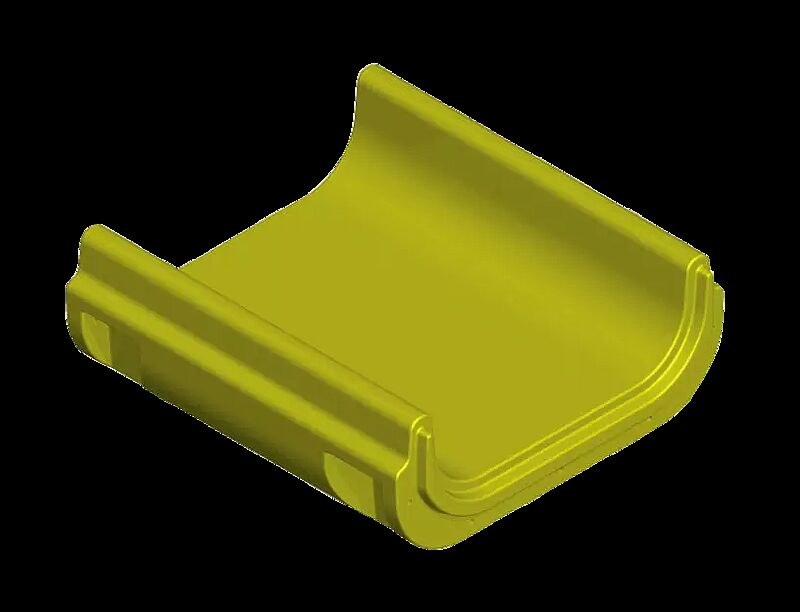

Hinweis zum Erstellen von individuellen Rutschen: Anbaurutschen dürfen nur bis zu einer Podesthöhe von 2400 mm zusammengestellt werden. Diese sollten maximal aus einem Einstiegs-, einem Mittelteil- (800 mm), zwei Mittelteil- (1060 mm) und einem Auslaufmodul bestehen, das entspricht eine Rutschenlänge von ca. 4800 mm. Die Podesthöhe ergibt sich aus der Differenz zwischen Höhe der Sitzfläche zur Oberkante Boden, d.h. die doppelte Podesthöhe ist ungefähr die Länge der Rutsche. Hangrutschen sind ohne Höhenbegrenzung. Diese können mit einer beliebigen Rutschenlänge gemäß den örtlichen Gegebenheiten erstellt werden.
Empfohlene Fundamentgrößen für Auslauf- und /oder Einstiegsmodul bzw. Zwischenfundamente (beim Hanganbau):
je 2 x L 300 x B 300 x T 350 mm
Freie Fallhöhe:
max. 2400 mm
Platzbedarf inkl. Sicherheitsbereich bei Standardrutschen mit einer Podesthöhe von:
700 mm: B 3000 x T 4600 mm,
1200 mm: B 3000 x T 4600 mm,
1500 mm: B 3000 x T 4800 mm,
1750 mm: B 3400 x T 5200 mm,
2000 mm: B 3700 x T 5600 mm,
2400 mm: B 4200 x T 6300 mm
Befestigungsart:
Zum Einbetonieren (empfohlene Einbautiefe 350 mm) mittels Bodenanker. Befestigungsmaterial im Lieferumfang enthalten.
Anlieferung:
Erfolgt zerlegt auf Palette inkl. Montageanleitung (Entladen bauseits). Für die Entladung vor Ort wird ein Stapler benötigt.
Hinweis:
Das Spielelement Rutsche vorzugsweise nach Norden ausrichten, da in Folge intensiver Sonneneinstrahlung die Rutschflächen stark aufheizen können.
