Überdachung TAURI
Art-Nr.:
335.567

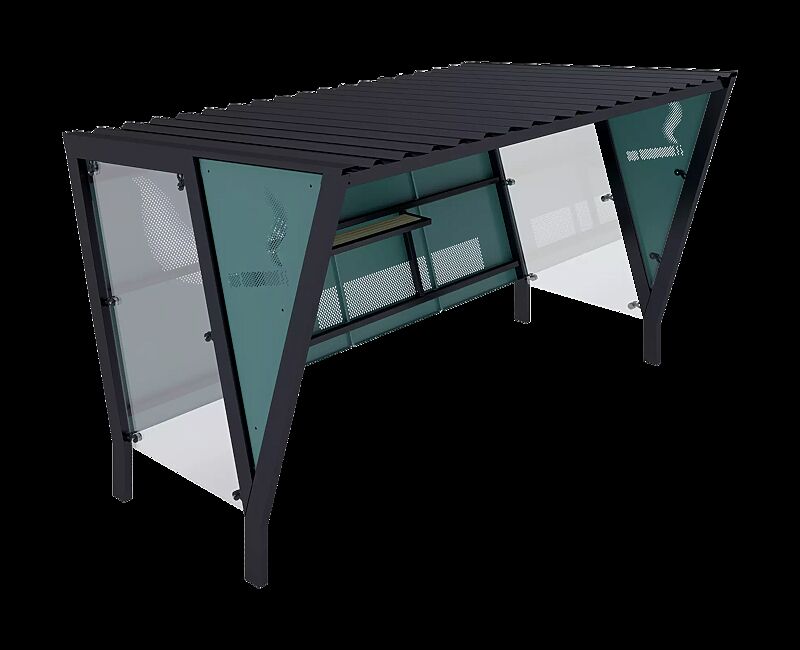

Raucherunterstand TAURI, Dachbreite x Dachtiefe 3940 mm x 2500 mm, einseitig, Dacheindeckung Trapezblech, Rückwand perforiertes Stahlblech, Seitenwand ESG, Klarglas bzw. perforiertem Stahlblech, Stahlkonstruktion in RAL 7016 anthrazitgrau
Produktinformationen
Konstruktion:
Stahlkonstruktion mit designorientierten Stützen (120 x 80 mm) und Querträgern (120 x 60 mm) aus Rechteckrohr, mit in der Rückwand integriertem Ablageboard (L x B: 1500 x 250 mm) aus Lärchenholz.
Dach:
Pultdach, Dacheindeckung aus Trapezblech.
Rückwand:
Perforiertes Stahlblech (Rauchersymbol, 1,5 mm) feuerverzinkt und pulverbeschichtet. Befestigung mittels Edelstahlverschraubung.
Seitenwände:
Einscheibensicherheitsglas (ESG, Klarglas, 8 mm) in Kombination mit perforiertem Stahlblech (Rauchersymbol, 1,5 mm), feuerverzinkt und pulverbeschichtet. Befestigung der ESG-Scheiben mittels Glaspunkthalterung bzw. der Stahlbleche mittels Edelstahlverschraubung.
Schneelast auf dem Boden (sk): 1,60 kN/m²
Windlast: Zone 2
Entwässerung:
Frei abtropfend über die hintere Dachkante.
Oberflächen:
Alle Stahlteile feuerverzinkt und pulverbeschichet in S1-Standardfarben. Trapezblech, bandverzinkt. Ablageboard aus Lärchenholz, lasiert in Eiche rustikal.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion mit designorientierten Stützen (120 x 80 mm) und Querträgern (120 x 60 mm) aus Rechteckrohr, mit in der Rückwand integriertem Ablageboard (L x B: 1500 x 250 mm) aus Lärchenholz.
Dach:
Pultdach, Dacheindeckung aus Trapezblech.
Rückwand:
Perforiertes Stahlblech (Rauchersymbol, 1,5 mm) feuerverzinkt und pulverbeschichtet. Befestigung mittels Edelstahlverschraubung.
Seitenwände:
Einscheibensicherheitsglas (ESG, Klarglas, 8 mm) in Kombination mit perforiertem Stahlblech (Rauchersymbol, 1,5 mm), feuerverzinkt und pulverbeschichtet. Befestigung der ESG-Scheiben mittels Glaspunkthalterung bzw. der Stahlbleche mittels Edelstahlverschraubung.
Schneelast auf dem Boden (sk): 1,60 kN/m²
Windlast: Zone 2
Entwässerung:
Frei abtropfend über die hintere Dachkante.
Oberflächen:
Alle Stahlteile feuerverzinkt und pulverbeschichet in S1-Standardfarben. Trapezblech, bandverzinkt. Ablageboard aus Lärchenholz, lasiert in Eiche rustikal.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Raucherunterstand |
|---|---|
| Dacheindeckung: | Trapezblech |
| Dachausführung: | Pultdach |
| Nutzung: | einseitig |
| Ausführung Seitenwand: | Einscheibensicherheitsglas (ESG) + perforiertes Stahlblech |
| Ausführung Rückwand: | perforiertes Stahlblech |
| Feldanzahl: | 1 |
| Personenanzahl: | 9 |
| Dachbreite: | 3940 mm |
| Dachtiefe: | 2500 mm |
| Gesamthöhe: | 2450 / 2230 mm |
| Lichte Höhe: | 2114 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | feuerverzinkt und pulverbeschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 1,60 kN/m² |
| Windlast: | Zone 2 |
| Befestigungsart: | zum Aufdübeln |
| Entwässerung: | frei abtropfend |
| Anlieferung: | zerlegt auf Palette |
