Überdachung AQUILA GREEN Premium-Dachbegrünung
Art-Nr.:
272.329

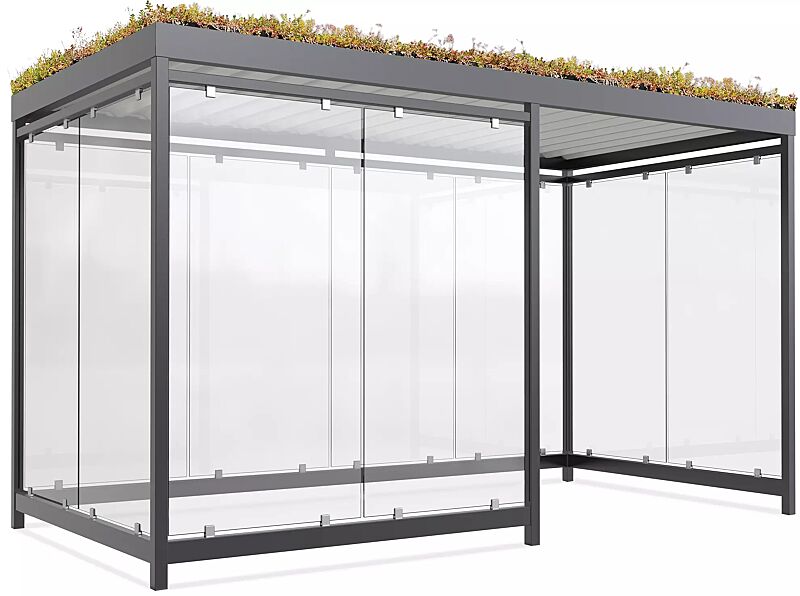

Raucherunterstand AQUILA GREEN, Dachbreite x Dachtiefe 4195 mm x 2165 mm, zum Aufdübeln bei -200 mm, mit Rück-, Seiten- / 2 Windschutzwänden links, Stahlkonstruktion in RAL 7016 anthrazitgrau
Produktinformationen
Konstruktion:
Robuste und verstärkte Rahmenkonstruktion aus Profilrohren. Stützen und Dachrahmen verschweißt. Inkl. eines ökologischen und umweltfreundlichen Dachbegrünungssystems. Ausführung Premium: Sedum-Kassettensystem aus recyceltem HDPE mit 16 verschiedenen robusten und langlebigen Sedum-Pflanzen. Minimal 95% Bewuchs für Bienen, Schmetterlinge, Käfer, Ameisen und Vögel. Diese Variante ist besonders bienen- und insektenfreundlich durch zusätzliche vielseitig blühende Pflanzen.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium. Oberlfäche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika 150 mm.
Rück- / Seiten- / Windschutzwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt.
Breite Windschutzwand: 2165 mm
Breite Eingang: ca. 1970 mm
Entwässerung:
Über die im Dach integrierte Regenrinne (innenliegend, bitumiert) und dem rechten hinteren Eckpfosten. Ablauf oberirdisch über Wasserspeier ca. 120 mm über dem Boden zur Rückseite.
Schneelast: sk (auf dem Boden) 1,20 kN/m²
Windlast: Zone 3
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl.
Notwendige Voraussetzungen für eine reibungslose Anlieferung:
- die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein
- die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen
- der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L)
- die Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein
- die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
- keine Besonderheiten wie z.B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.
Zum Abladen bitte einen Stapler oder ein geeignetes Flur-/Förderfahrzeug bereithalten. Optional ist eine entsprechende Ablademöglichkeit zubuchbar.
Robuste und verstärkte Rahmenkonstruktion aus Profilrohren. Stützen und Dachrahmen verschweißt. Inkl. eines ökologischen und umweltfreundlichen Dachbegrünungssystems. Ausführung Premium: Sedum-Kassettensystem aus recyceltem HDPE mit 16 verschiedenen robusten und langlebigen Sedum-Pflanzen. Minimal 95% Bewuchs für Bienen, Schmetterlinge, Käfer, Ameisen und Vögel. Diese Variante ist besonders bienen- und insektenfreundlich durch zusätzliche vielseitig blühende Pflanzen.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium. Oberlfäche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika 150 mm.
Rück- / Seiten- / Windschutzwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt.
Breite Windschutzwand: 2165 mm
Breite Eingang: ca. 1970 mm
Entwässerung:
Über die im Dach integrierte Regenrinne (innenliegend, bitumiert) und dem rechten hinteren Eckpfosten. Ablauf oberirdisch über Wasserspeier ca. 120 mm über dem Boden zur Rückseite.
Schneelast: sk (auf dem Boden) 1,20 kN/m²
Windlast: Zone 3
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl.
Notwendige Voraussetzungen für eine reibungslose Anlieferung:
- die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein
- die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen
- der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L)
- die Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein
- die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
- keine Besonderheiten wie z.B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.
Zum Abladen bitte einen Stapler oder ein geeignetes Flur-/Förderfahrzeug bereithalten. Optional ist eine entsprechende Ablademöglichkeit zubuchbar.
Technische Daten
| Produkttyp: | Raucherunterstand |
|---|---|
| Dacheindeckung: | Trapezblech |
| Ausführung: | Windschutzwand links |
| Dachbreite: | 4195 mm |
| Dachtiefe: | 2165 mm |
| Dachbegrünungssystem: | Premium |
| Feldanzahl: | 4 |
| Personenanzahl: | 9 |
| Gesamthöhe: | 2440 mm |
| Lichte Höhe: | 2290 mm |
| Oberfläche Stahlteile: | feuerverzinkt und farbbeschichtet |
| Material Konstruktion: | Stahl |
| Schneelast auf dem Boden (sk): | 1,20 kN/m² |
| Windlast: | Zone 3 |
| Befestigungsart: | zum Aufdübeln bei -200 mm |
| Entwässerung: | integriert |
