Überdachung AQUILA
Art-Nr.:
272.300

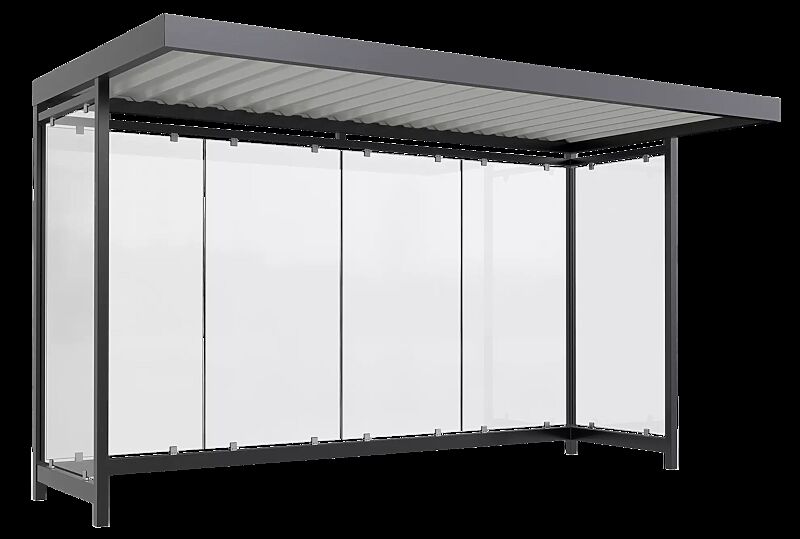

Wartehalle AQUILA, Dachbreite x Dachtiefe 4195 mm x 2165 mm, zum Aufdübeln bei -200 mm, mit Rück- / Seitenwänden, Stahlkonstruktion in RAL 7016 anthrazitgrau
Produktinformationen
Konstruktion:
Robuste und verstärkte Rahmenkonstruktion aus Profilrohren. Stützen und Dachrahmen verschweißt.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium. Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika 150 mm.
Rück- / Seitenwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt.
Entwässerung:
Über die im Dach integrierte Regenrinne (innenliegend, bitumiert) und dem rechten hinteren Eckpfosten. Ablauf oberirdisch über Wasserspeier ca. 120 mm über dem Boden zur Rückseite.
Schneelast:
sk (auf dem Boden) 1,90 kN/m²
Windlast:
Zone 3
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl.
Robuste und verstärkte Rahmenkonstruktion aus Profilrohren. Stützen und Dachrahmen verschweißt.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium. Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika 150 mm.
Rück- / Seitenwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt.
Entwässerung:
Über die im Dach integrierte Regenrinne (innenliegend, bitumiert) und dem rechten hinteren Eckpfosten. Ablauf oberirdisch über Wasserspeier ca. 120 mm über dem Boden zur Rückseite.
Schneelast:
sk (auf dem Boden) 1,90 kN/m²
Windlast:
Zone 3
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Wartehalle |
|---|---|
| Nutzung: | einseitig |
| Dacheindeckung: | Trapezblech |
| Dachbreite: | 4195 mm |
| Dachtiefe: | 2165 mm |
| Feldanzahl: | 4 |
| Personenanzahl: | 9 |
| Gesamthöhe: | 2440 mm |
| Lichte Höhe: | 2290 mm |
| Oberfläche Stahlteile: | feuerverzinkt und farbbeschichtet |
| Material Konstruktion: | Stahl |
| Schneelast auf dem Boden (sk): | 1,90 kN/m² |
| Windlast: | Zone 3 |
| Befestigungsart: | zum Aufdübeln bei -200 mm |
| Entwässerung: | integriert |
