Raucherunterstand BOOTIS Feldanzahl 2
Art-Nr.:
272.226

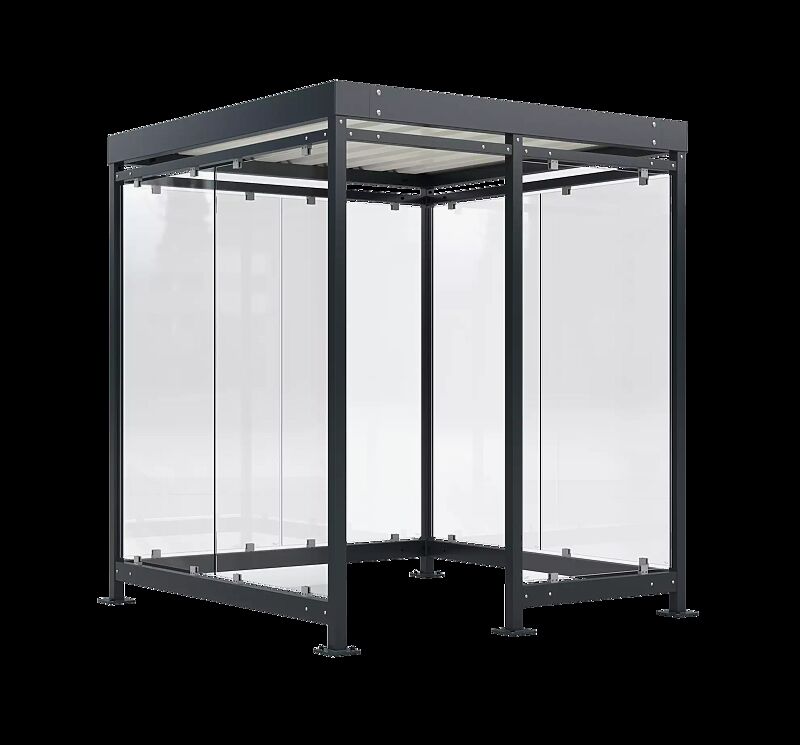

Raucherunterstand BOOTIS, Dachbreite x Dachtiefe 2165 mm x 2165 mm, mit Rück- und Seitenwänden sowie Windschutzwand rechts, Stahlkonstrukion in RAL 7016 anthrazitgrau
Produktinformationen
Konstruktion:
Tragkonstruktion aus Profilrohren verbunden mit der Dachkonstruktion aus Trapezblech.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet. Trapezblech beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in RAL 9002 grauweiß beschichtet.
Dach:
Flachdach, Dacheindeckung Trapezblech. Umlaufende Attika 150 mm hoch.
Rück- / Seiten- / Windschutzwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt.
Entwässerung:
Über die im Dach integrierte Regenrinne (innenliegend, bitumiert) und dem rechten hinteren Eckpfosten. Ablauf über Wasserspeier bei ca. 120 mm über dem Boden.
Schneelast:
sk (auf dem Boden) 1,45 kN/m²
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei +/- 0 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Zur Abladung muss ein geeignetes Hebezeug vor Ort bereit stehen.
Montage:
Einfache Selbstmontage, Montagepläne liegen der Lieferung bei.
Tragkonstruktion aus Profilrohren verbunden mit der Dachkonstruktion aus Trapezblech.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet. Trapezblech beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in RAL 9002 grauweiß beschichtet.
Dach:
Flachdach, Dacheindeckung Trapezblech. Umlaufende Attika 150 mm hoch.
Rück- / Seiten- / Windschutzwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt.
Entwässerung:
Über die im Dach integrierte Regenrinne (innenliegend, bitumiert) und dem rechten hinteren Eckpfosten. Ablauf über Wasserspeier bei ca. 120 mm über dem Boden.
Schneelast:
sk (auf dem Boden) 1,45 kN/m²
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei +/- 0 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Zur Abladung muss ein geeignetes Hebezeug vor Ort bereit stehen.
Montage:
Einfache Selbstmontage, Montagepläne liegen der Lieferung bei.
Technische Daten
| Ausführung: | Windschutzwand rechts |
|---|---|
| Dacheindeckung: | Trapezblech |
| Feldanzahl: | 2 |
| Personenanzahl: | 4 |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Dachbreite: | 2165 mm |
| Dachtiefe: | 2165 mm |
| Gesamthöhe: | 2510 mm |
| Lichte Höhe: | 2360 mm |
| Durchgangsbreite: | 955 mm |
| Entwässerung: | integriert |
| Schneelast auf dem Boden (sk): | 1,45 kN/m² |
| Windlast: | Zone 2 |
| Gewicht: | 520 kg |
| empfohlene Einbautiefe: | +/-0 mm |
