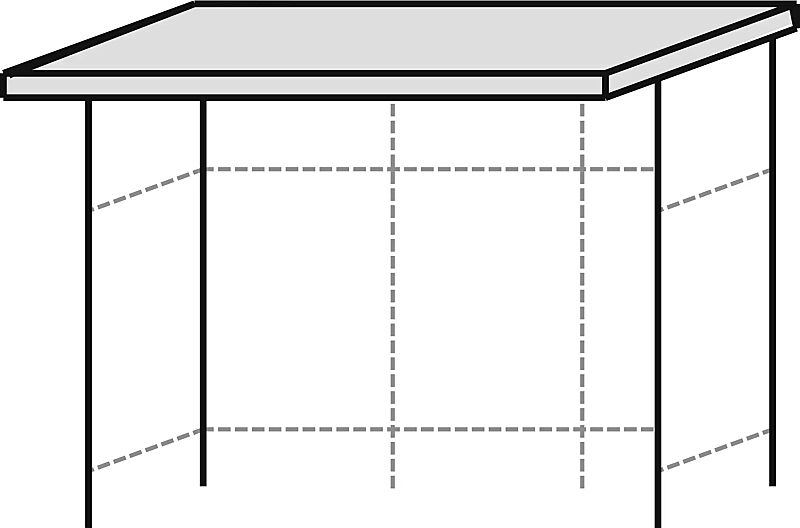

Überdachung LUNA für Doppelstock-Fahrradparksysteme
Art-Nr.:
247.155
Produktinformationen
Konstruktion:
Robuste Dachkonstruktion aus gekantetem Stahlblech mit Trapezblech-Elementen, Rahmenkonstruktion mit Hauptstützen aus Vierkantrohren.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet. Oberfläche der Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika, 170 mm hoch.
Entwässerung:
Im Dach integrierte Entwässerung. Ablauf durch die hinteren Eckstützen oberirdisch über Wasserspeier.
Schneelast:
sk (auf dem Boden) 2,00 kN/m².
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dacheinheit vormontiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Robuste Dachkonstruktion aus gekantetem Stahlblech mit Trapezblech-Elementen, Rahmenkonstruktion mit Hauptstützen aus Vierkantrohren.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet. Oberfläche der Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika, 170 mm hoch.
Entwässerung:
Im Dach integrierte Entwässerung. Ablauf durch die hinteren Eckstützen oberirdisch über Wasserspeier.
Schneelast:
sk (auf dem Boden) 2,00 kN/m².
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dacheinheit vormontiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Nutzung: | einseitig |
|---|---|
| Dachausführung: | Flachdach |
| Dacheindeckung: | Trapezblech |
| Feldanzahl: | 1 |
| Anzahl Stellplätze: | 16 Stück |
| Dachbreite: | 4660 mm |
| Dachtiefe: | 2400 mm |
| Gesamthöhe: | 2975 mm |
| Lichte Höhe: | 2800 mm |
| Stützenraster: | 4500 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 2,00 kN/m² |
| Windlast: | Zone 2 |
| Entwässerung: | integriert |
| Befestigungsart: | zum Aufdübeln |
