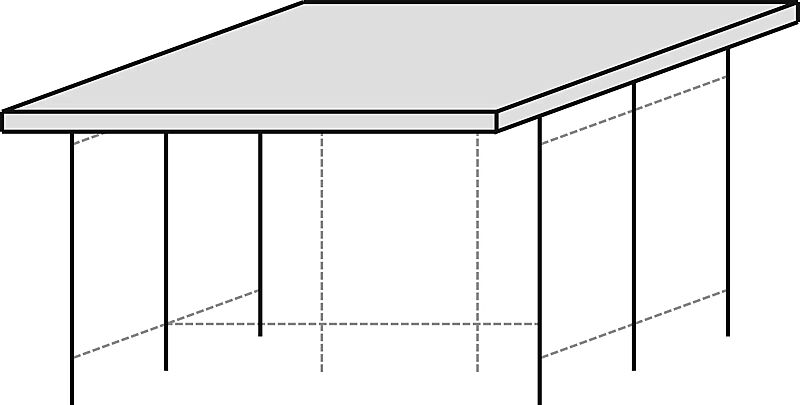

Überdachung LUNA GREEN vorgerichtet für Dachbegrünung
Produktinformationen
Konstruktion:
Robuste Dachkonstruktion aus gekantetem Stahlblech mit Trapezblech-Elementen, Rahmenkonstruktion mit Hauptstützen aus Vierkantrohren.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika, 225 mm hoch.
Gewicht pro Dachsegment: 245 kg
Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm. Dachbegrünungsssystem MOBIROOF ECO optional gegen Mehrpreis.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Schneelast auf dem Boden (sk): 2,00 kN/m²
Windlast: Zone 2
Entwässerung:
Das Attikaprofil ist als Regenrinne ausgebildet. Der Ablauf erfolgt korrosionssicher integriert durch die vorderen und hinteren Stützen. Wasseraustritt ca. 150 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt.
Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Dacheinheit vormontiert.
Technische Daten
| Produkttyp: | Fahrradüberdachung |
|---|---|
| Nutzung: | doppelseitig |
| Dachausführung: | Flachdach |
| Feldanzahl: | 1 |
| Anzahl Stellplätze: | 24 Stück |
| Dachbreite: | 4660 mm |
| Dachtiefe: | 4800 mm |
| Gesamthöhe: | 2504 mm |
| Stützenraster: | 4500 mm |
| Lichte Höhe: | 2275 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Stahlteile: | feuerverzinkt |
| Schneelast auf dem Boden (sk): | 2,00 kN/m² |
| Dacheindeckung: | Trapezblech |
| Entwässerung: | integriert |
| Befestigungsart: | zum Aufdübeln |
