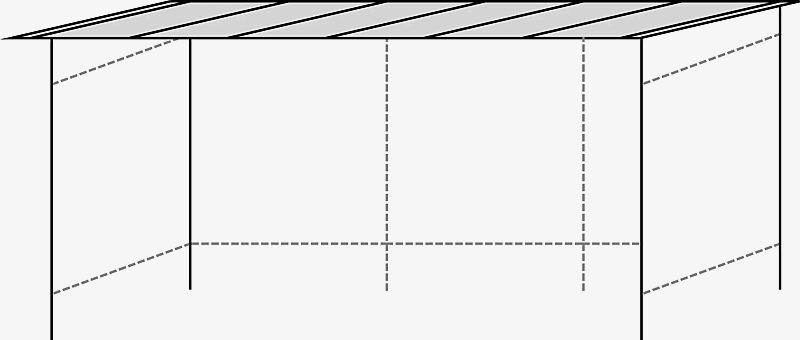

Überdachung PEGASUS
Art-Nr.:
245.802
Produktinformationen
Konstruktion:
Stahlkonstruktion mit Quadratrohrstützen auf denen die Wasserkästen, Unterzüge und Dachhauptträger aus T-Profil montiert werden. Wasserkasten aus Stahlblech, mehrfach gekantet und ausgesteift.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Über die im Dach integrierte Regenrinne, Ablauf korrosionssicher über die hinteren Stützen. Wasseraustritt ca. 90 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Die Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, nklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion mit Quadratrohrstützen auf denen die Wasserkästen, Unterzüge und Dachhauptträger aus T-Profil montiert werden. Wasserkasten aus Stahlblech, mehrfach gekantet und ausgesteift.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Über die im Dach integrierte Regenrinne, Ablauf korrosionssicher über die hinteren Stützen. Wasseraustritt ca. 90 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Die Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, nklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Raucherunterstand |
|---|---|
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Dachbreite: | 4800 mm |
| Dachtiefe: | 2400 mm |
| Gesamthöhe: | 2570 mm |
| Lichte Höhe: | 2185 mm |
| Stützenraster: | 1500 mm |
| Feldanzahl: | 3 |
| Personenanzahl: | 11 |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | feuerverzinkt und pulverbeschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 1,50 kN/m² |
| Entwässerung: | integriert |
| Befestigungsart: | zum Aufdübeln |
| Anlieferung: | zerlegt |
