Überdachung TOBACCO
Art-Nr.:
245.796

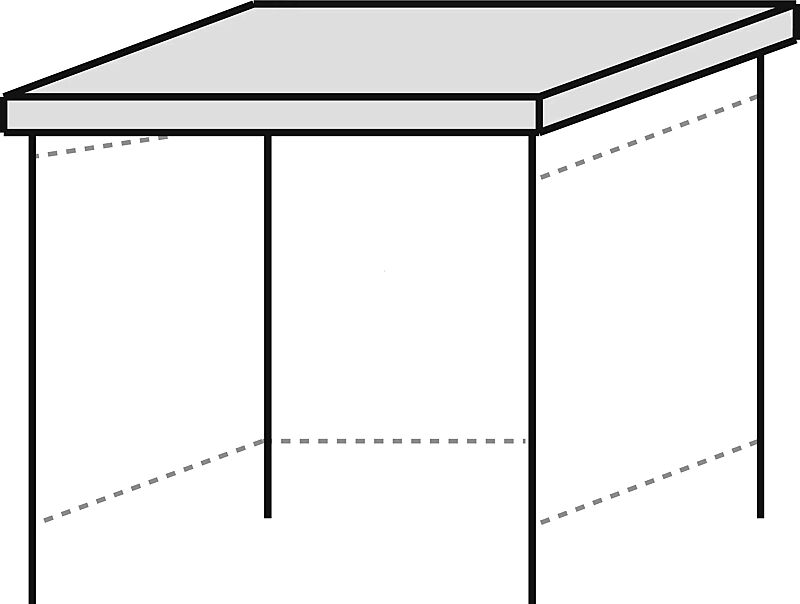

Raucherunterstand TOBACCO, Dachbreite x Dachtiefe 2400 mm x 2400 mm, ohne Rück- / Seitenwänden, Stahlkonstruktion in RAL 7016 anthrazitgrau
Produktinformationen
Konstruktion:
Stahlkonstruktion, Stützen und Wandträger aus Vierkantrohren. Die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet. Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung mit Trapezblech, umlaufende Attika 170 mm hoch.
Entwässerung:
Ablauf durch die hinteren Stützen oberirdisch über Wasserspeier.
Schneelast:
sk (auf dem Boden) 0,93 kN / m²
Windlast:
Zone 2
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, alle Verbindungsmittel inklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion, Stützen und Wandträger aus Vierkantrohren. Die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet. Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Flachdach, Dacheindeckung mit Trapezblech, umlaufende Attika 170 mm hoch.
Entwässerung:
Ablauf durch die hinteren Stützen oberirdisch über Wasserspeier.
Schneelast:
sk (auf dem Boden) 0,93 kN / m²
Windlast:
Zone 2
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, alle Verbindungsmittel inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Raucherunterstand |
|---|---|
| Dachausführung: | Flachdach |
| Dacheindeckung: | Trapezblech |
| Ausführung: | ohne Rück-, Seiten- und Windschutzwand |
| Feldanzahl: | 1 |
| Personenanzahl: | 5 |
| Dachbreite: | 2400 mm |
| Dachtiefe: | 2400 mm |
| Gesamthöhe: | 2445 mm |
| Lichte Höhe: | 2275 mm |
| Entwässerung: | integriert |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 0,93 kN/m² |
| Windlast: | Zone 2 |
| Dacheindeckung: | Trapezblech |
| Befestigungsart: | zum Aufdübeln |
