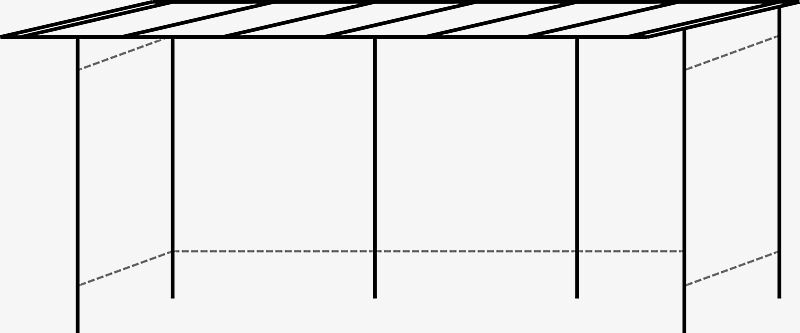

Überdachung PEGASUS
Art-Nr.:
245.401
Produktinformationen
Konstruktion:
Stahlkonstruktion mit Quadratrohrstützen auf denen die Wasserkästen, Unterzüge und Dachhauptträger aus T-Profil montiert werden. Wasserkasten aus Stahlblech, mehrfach gekantet und ausgesteift.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 0,93 kN/m²
Windlast: Zone 2
Entwässerung:
Der Ablauf erfolgt über eine Regenrinne im Dach, korrosionssicher integriert in den hinteren Stützen. Wasseraustritt ca. 90 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion mit Quadratrohrstützen auf denen die Wasserkästen, Unterzüge und Dachhauptträger aus T-Profil montiert werden. Wasserkasten aus Stahlblech, mehrfach gekantet und ausgesteift.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 0,93 kN/m²
Windlast: Zone 2
Entwässerung:
Der Ablauf erfolgt über eine Regenrinne im Dach, korrosionssicher integriert in den hinteren Stützen. Wasseraustritt ca. 90 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Wartehalle |
|---|---|
| Nutzung: | einseitig |
| Dachbreite: | 4800 mm |
| Dachtiefe: | 2000 mm |
| Gesamthöhe: | 2500 mm |
| Lichte Höhe: | 2185 mm |
| Stützenraster: | 1500 mm |
| Feldanzahl: | 3 |
| Personenanzahl: | 9 |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 0,93 kN/m² |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | verzinkt und beschichtet |
| Ausführung: | ohne Rück-, Seiten- und Windschutzwand |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Befestigungsart: | zum Aufdübeln |
| Entwässerung: | integriert |
