Raucherunterstand APOLLO Dreier-Pavillon, Dacheindeckung: Blech
Art-Nr.:
244.698

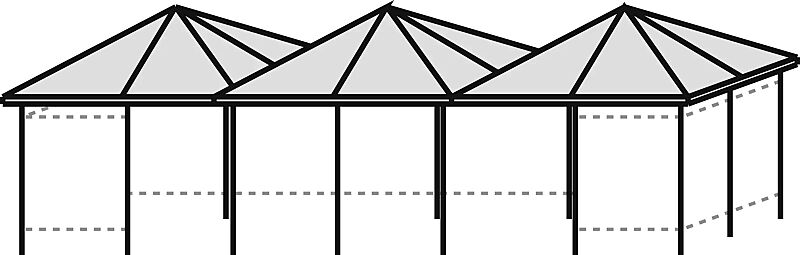

Raucherunterstand APOLLO, Dachbreite x Dachtiefe 9300 mm x 3300 mm
Produktinformationen
Konstruktion:
Stahlkonstruktion, einzeln aufstellbar.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Dach:
Pyramidendach, Dacheindeckung mit Verbundsicherheitsglas (VSG), standardmäßig Klarglas oder aus feuerverzinktem Blech 3 mm stark, beidseitig pulverbeschichtet in ZIEGLER-Standardfarben.
Seitenwand:
ESG (Einscheibensicherheitsglas) Klarglas. Die Scheiben werden mittels Glashaltern montiert.
Schneelast:
sk (auf dem Boden) 0,93 kN/m²
Windlast:
Zone 2
Entwässerung:
Umlaufende Regenrinne, Wasserableitung durch Wasserspeier an 2 Stützen, oberirdisch.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente nach unseren Plänen. Lieferung inklusive Bodenbefestigungsmaterial.
Stahlkonstruktion, einzeln aufstellbar.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Dach:
Pyramidendach, Dacheindeckung mit Verbundsicherheitsglas (VSG), standardmäßig Klarglas oder aus feuerverzinktem Blech 3 mm stark, beidseitig pulverbeschichtet in ZIEGLER-Standardfarben.
Seitenwand:
ESG (Einscheibensicherheitsglas) Klarglas. Die Scheiben werden mittels Glashaltern montiert.
Schneelast:
sk (auf dem Boden) 0,93 kN/m²
Windlast:
Zone 2
Entwässerung:
Umlaufende Regenrinne, Wasserableitung durch Wasserspeier an 2 Stützen, oberirdisch.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente nach unseren Plänen. Lieferung inklusive Bodenbefestigungsmaterial.
Technische Daten
| Produkttyp: | Raucherunterstand |
|---|---|
| Dachausführung: | Spitzdach |
| Dacheindeckung: | Stahlblech |
| Feldanzahl: | 3 |
| Personenanzahl: | 30 |
| Variante: | ohne Rück- und Seitenwände, ohne Tür |
| Dachbreite: | 9300 mm |
| Dachtiefe: | 3300 mm |
| Gesamthöhe: | 3150 mm |
| Lichte Höhe: | 2200 mm |
| Entwässerung: | integriert |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | verzinkt und beschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 0,93 kN/m² |
| Dacheindeckung: | Blech |
| Befestigungsart: | zum Aufdübeln |
