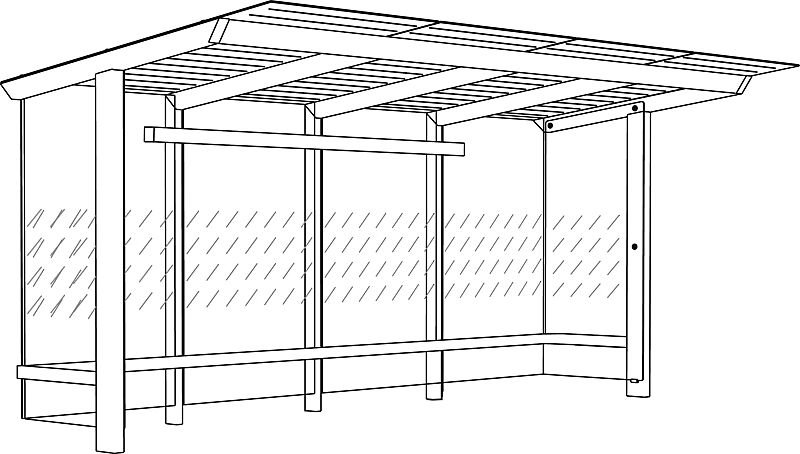

Überdachung TRAXO
Art-Nr.:
177.910
Produktinformationen
Konstruktion:
Stahlkonstruktion mit Hauptstützen (mittig ausgerichtet), abgeschrägtem Dachrahmen und Unterzügen aus Rechteckrohren, die miteinander verschraubt sind. Inklusive Seitenwände, die an den Hauptstützen befestigt sind.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), Klarglas, standardmäßig mit Siebdruckstreifen.
Rück- / Seitenwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Siebdruckdekor.
Schneelast: sk (auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Frei abtropfend. Ablauf oberirdisch über die hintere Dachkante.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in E1-Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Aus konstruktiven Gründen wird rückseitig bzw. seitlich eine Montagefreiheit von 800 mm zu bestehenden Gebäuden benötigt.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion mit Hauptstützen (mittig ausgerichtet), abgeschrägtem Dachrahmen und Unterzügen aus Rechteckrohren, die miteinander verschraubt sind. Inklusive Seitenwände, die an den Hauptstützen befestigt sind.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), Klarglas, standardmäßig mit Siebdruckstreifen.
Rück- / Seitenwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Siebdruckdekor.
Schneelast: sk (auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Frei abtropfend. Ablauf oberirdisch über die hintere Dachkante.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in E1-Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Aus konstruktiven Gründen wird rückseitig bzw. seitlich eine Montagefreiheit von 800 mm zu bestehenden Gebäuden benötigt.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Fahrradüberdachung |
|---|---|
| Nutzung: | einseitig |
| Ausführung: | für 10 Fahrräder* |
| Dachausführung: | Pultdach |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Feldanzahl: | 4 |
| Anzahl Stellplätze: | 10 Stück |
| Dachbreite: | 5580 mm |
| Dachtiefe: | 2500 mm |
| Gesamthöhe: | 2600 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | feuerverzinkt und pulverbeschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 1,50 kN/m² |
| Windlast: | Zone 2 |
| Entwässerung: | frei abtropfend |
| Befestigungsart: | zum Aufdübeln |
| Gewicht: | 1060 kg |
| Anlieferung: | zerlegt |
