Überdachung TRAXO ohne Seitenwände, Sitzbank mittig
Art-Nr.:
177.905

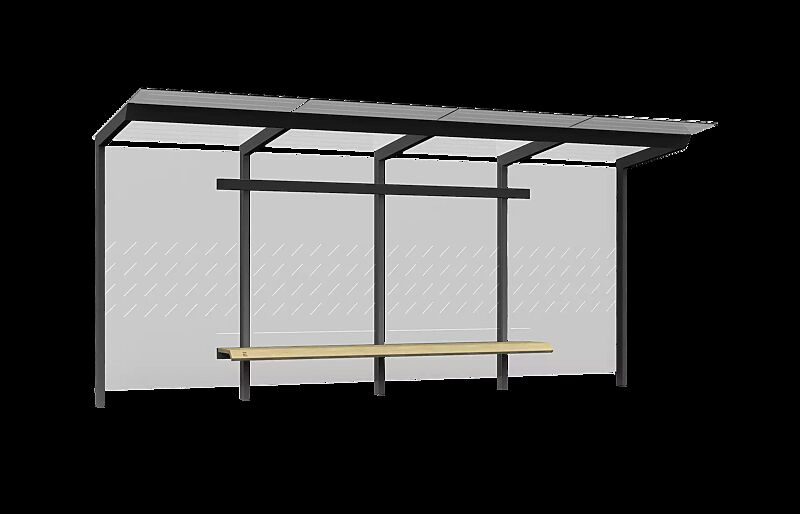

Wartehalle TRAXO, Dachbreite x Dachtiefe 5560 mm x 1740 mm, inkl. Rückwand ESG, Klarglas, mit Siebdruckdekor, Sitzbank mittig, Stahlkonstruktion in RAL 7016 anthrazitgrau
Produktinformationen
Konstruktion:
Freitragende Stahlkonstruktion mit Hauptstützen, abgeschrägtem Dachrahmen und Unterzügen aus Rechteckrohren, die miteinander verschraubt sind. An den Rückwandstützen befestigte Sitzbank mit Holzbelattung (FSC®-zertifiziertes Thermoholz Esche, unbehandelt) sowie Beschriftungsleiste für Haltestellenbenamung aus Stahl.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), Klarglas, standardmäßig mit Siebdruckstreifen.
Rückwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Siebdruckdekor.
Schneelast: sk (auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Frei abtropfend. Ablauf oberirdisch über die hintere Dachkante.
Oberflächen:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in E1-Standardfarben.
Stahlkonstruktion der Bank bzw. Beschriftungsleiste in Farbe der Überdachung.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Aus konstruktiven Gründen wird rückseitig bzw. seitlich eine Montagefreiheit von 800 mm zu bestehenden Gebäuden benötigt.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Freitragende Stahlkonstruktion mit Hauptstützen, abgeschrägtem Dachrahmen und Unterzügen aus Rechteckrohren, die miteinander verschraubt sind. An den Rückwandstützen befestigte Sitzbank mit Holzbelattung (FSC®-zertifiziertes Thermoholz Esche, unbehandelt) sowie Beschriftungsleiste für Haltestellenbenamung aus Stahl.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), Klarglas, standardmäßig mit Siebdruckstreifen.
Rückwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Siebdruckdekor.
Schneelast: sk (auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Frei abtropfend. Ablauf oberirdisch über die hintere Dachkante.
Oberflächen:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in E1-Standardfarben.
Stahlkonstruktion der Bank bzw. Beschriftungsleiste in Farbe der Überdachung.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Aus konstruktiven Gründen wird rückseitig bzw. seitlich eine Montagefreiheit von 800 mm zu bestehenden Gebäuden benötigt.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Wartehalle |
|---|---|
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Nutzung: | einseitig |
| Ausführung: | Sitzbank mittig |
| Feldanzahl: | 4 |
| Personenanzahl: | 9 |
| Dachbreite: | 5560 mm |
| Dachtiefe: | 1740 mm |
| Gesamthöhe: | 2600 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | feuerverzinkt und pulverbeschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Holzart: | FSC® 100%-zertifiziertes Thermoholz Esche |
| Schneelast auf dem Boden (sk): | 1,50 kN/m² |
| Windlast: | Zone 2 |
| Entwässerung: | frei abtropfend |
| Befestigungsart: | zum Aufdübeln |
| Anlieferung: | zerlegt |
