Meeting-Point PIN GREEN vorger. für Dachbegrünung, mit LED-Beleuchtung
Art-Nr.:
177.878

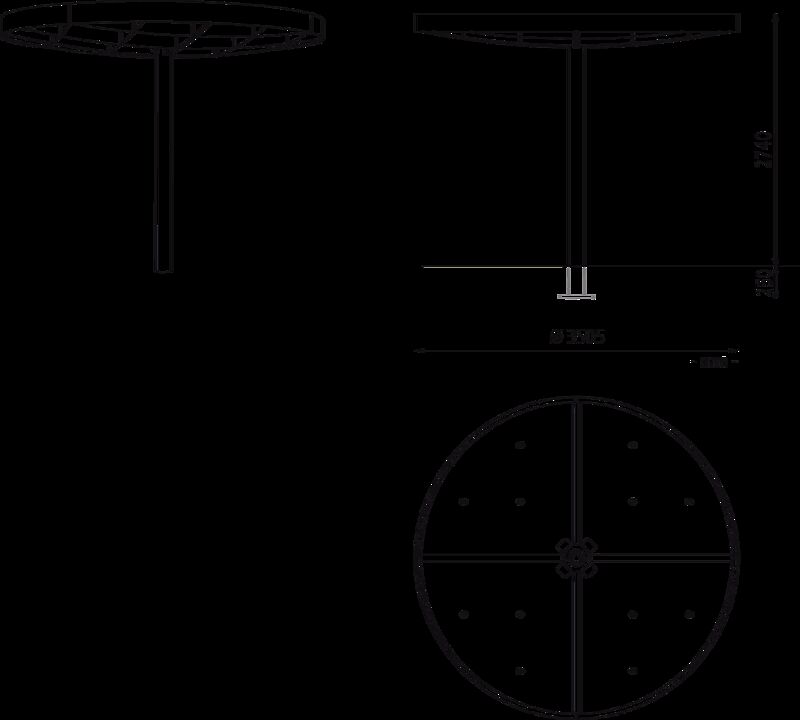

Meeting-Point PIN GREEN, Ø 3505 mm, mit bauseitiger Dachbegrünung, Stahlteile in RAL 6019 weißgrün und RAL 7016 anthrazitgrau
Produktinformationen
Konstruktion:
Robuste Rundrohrstütze mit quadratisch unterteiltem Dachträgersystem in Form eines Netzes. Inkl. Revisionsklappe im unteren Teil des Mastens für eine bauseitige Anschlussverkabelung.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in mmcité-Standardfarben.
Dach:
Vorgerichtet für Dachbegrünung, inkl. Schutz- und Speichermatte aus recyceltem Polyester (Stärke 30 mm) zum Zurückhalten von Regenwasser. Diese Matte kann im vollgesättigtem Zustand bis zu 22 kg/m² aufnehmen. Das Gesamtgewicht von Speichermatte und Sedum-Bepflanzung darf max. 40 kg/m² betragen. Inkl. im Dachträger integrierte LED-Beleuchtung. Das Netzteil 230V / 24V ist nicht im Lieferumfang enthalten.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Entwässerung:
Ablauf unterirdisch durch die Mittelstütze.
Schneelast: sk (sk auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Befestigung:
Stütze zum Aufdübeln bei -250 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Hinweis:
Ein rechnerischer Standsicherheitsnachweis für die von Ihnen angefragte Überdachung ist gemäß deutschem Anhang nicht zu erbringen. Diese als Wartehalle bzw. Lager-, Abfall, Fahrrad- oder Freizeit-Überdachung konzipierte Überdachungsreihe ist wegen der Abmessungen, offenen Seiten, sowie der nicht zum dauerhaften Aufenthalt geeigneten Nutzung nicht als Gebäude zu betrachten. Aus diesem Grund fällt das Produkt nicht unter die Baugenehmigungspflicht und bedarf somit auch keiner geprüften Statik im baurechtlichen Sinne. Diese Überdachungsreihe wird nach konstruktiven bzw. handwerklichen Grundsätzen gefertigt. Die Qualitätsansprüche an die Standsicherheit und Gebrauchsfähigkeit eines Bauprodukts werden durch die einwandfreie handwerkliche Konstruktion und Montage erfüllt. Der jahrelange schadensfreie Einsatz dieser Überdachungs-Modellreihe belegt dies sehr eindrucksvoll.
Robuste Rundrohrstütze mit quadratisch unterteiltem Dachträgersystem in Form eines Netzes. Inkl. Revisionsklappe im unteren Teil des Mastens für eine bauseitige Anschlussverkabelung.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in mmcité-Standardfarben.
Dach:
Vorgerichtet für Dachbegrünung, inkl. Schutz- und Speichermatte aus recyceltem Polyester (Stärke 30 mm) zum Zurückhalten von Regenwasser. Diese Matte kann im vollgesättigtem Zustand bis zu 22 kg/m² aufnehmen. Das Gesamtgewicht von Speichermatte und Sedum-Bepflanzung darf max. 40 kg/m² betragen. Inkl. im Dachträger integrierte LED-Beleuchtung. Das Netzteil 230V / 24V ist nicht im Lieferumfang enthalten.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Entwässerung:
Ablauf unterirdisch durch die Mittelstütze.
Schneelast: sk (sk auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Befestigung:
Stütze zum Aufdübeln bei -250 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Hinweis:
Ein rechnerischer Standsicherheitsnachweis für die von Ihnen angefragte Überdachung ist gemäß deutschem Anhang nicht zu erbringen. Diese als Wartehalle bzw. Lager-, Abfall, Fahrrad- oder Freizeit-Überdachung konzipierte Überdachungsreihe ist wegen der Abmessungen, offenen Seiten, sowie der nicht zum dauerhaften Aufenthalt geeigneten Nutzung nicht als Gebäude zu betrachten. Aus diesem Grund fällt das Produkt nicht unter die Baugenehmigungspflicht und bedarf somit auch keiner geprüften Statik im baurechtlichen Sinne. Diese Überdachungsreihe wird nach konstruktiven bzw. handwerklichen Grundsätzen gefertigt. Die Qualitätsansprüche an die Standsicherheit und Gebrauchsfähigkeit eines Bauprodukts werden durch die einwandfreie handwerkliche Konstruktion und Montage erfüllt. Der jahrelange schadensfreie Einsatz dieser Überdachungs-Modellreihe belegt dies sehr eindrucksvoll.
Technische Daten
| Ausführung: | rund |
|---|---|
| Personenanzahl: | 11 |
| Dachbreite: | 3505 mm |
| Dachtiefe: | 3505 mm |
| Gesamthöhe: | 2740 mm |
| Lichte Höhe: | 2370 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| LED-Beleuchtung: | mit |
| Farbtemperatur: | 3000K |
| Lichtfarbe: | warmweiß |
| Lichtstrom: | 600 lm |
| Leistung: | 32 Watt |
| Schutzart: | IP 66 |
| Schneelast auf dem Boden (sk): | 1,50 kN/m² |
| Windlast: | Zone 2 |
| Entwässerung: | integriert |
| Anlieferung: | zerlegt auf Palette |
