Meeting-Point PIN
Art-Nr.:
177.444

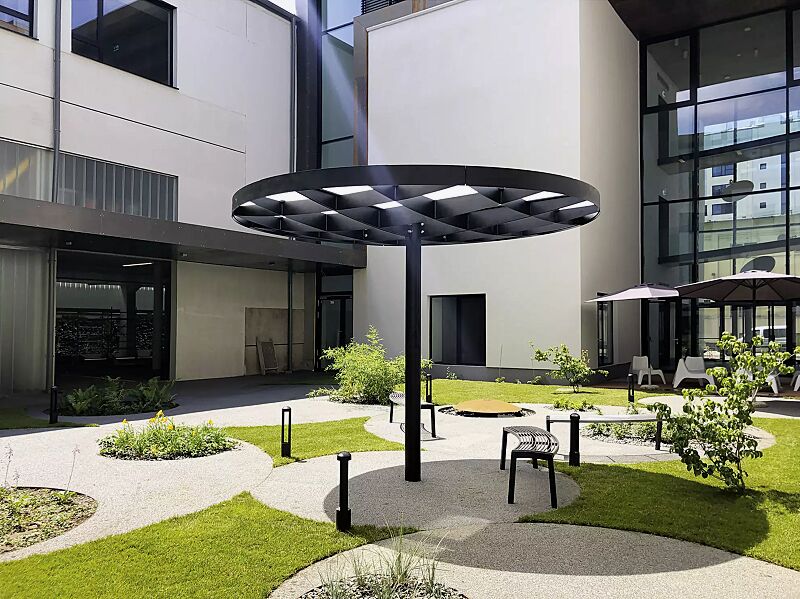

Meeting-Point PIN, runde Ausführung Ø 3500 mm, Stahlkonstruktion in RAL 7016 anthrazitgrau

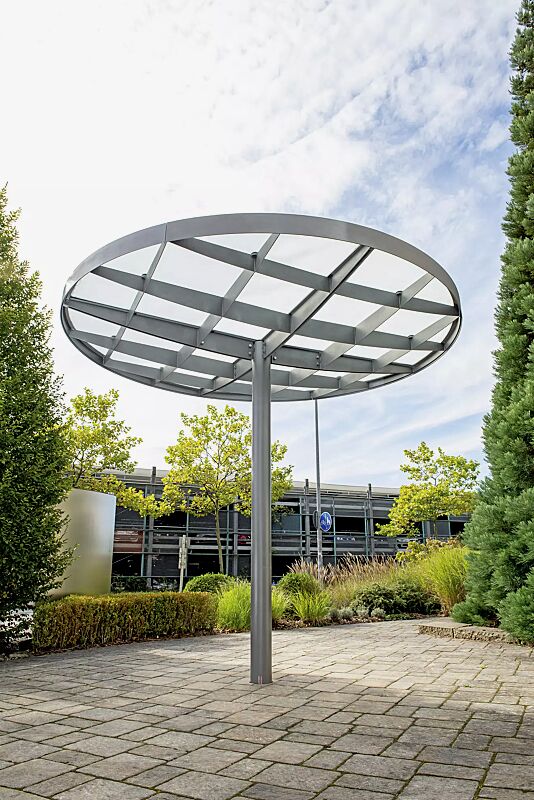

Meeting-Point PIN, Ø 3500 mm, Dacheindeckung VSG, Klarglas, Stahlkonstruktion in RAL 9007 graualuminium

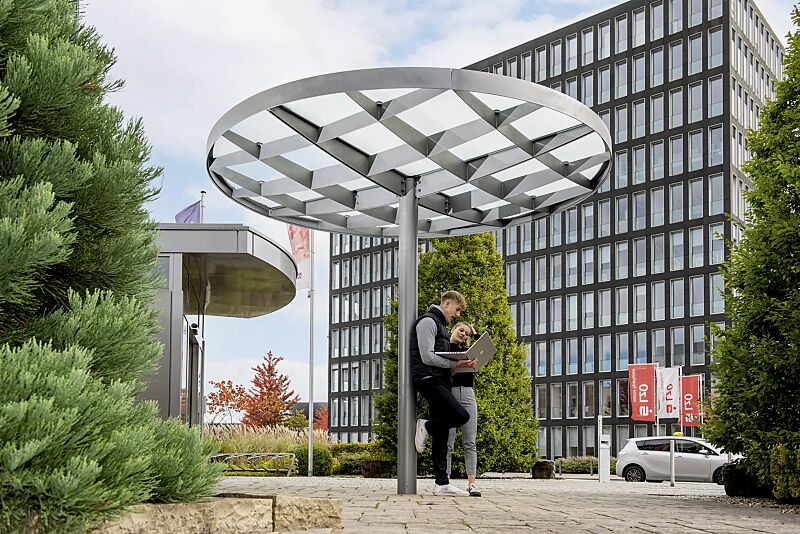

Meeting-Point PIN, Ø 3500 mm, Dacheindeckung VSG, Klarglas, Stahlkonstruktion in RAL 9007 graualuminium
Produktinformationen
Konstruktion:
Robuste Rundrohrstütze mit quadratisch unterteiltem Dachträgersystem in Form eines Netzes. Dachausführung rund.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in mmcité-Standardfarben.
Dach:
Dacheindeckung aus Verbundsicherheitsglas teilvorgespannt (VSG aus TVG), standardmäßig Klarglas oder Milchglas (Artic Snow).
Schneelast: sk (sk auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Durch die Mittelstütze.
Befestigung:
Stütze zum Aufdübeln auf bauseitige Fundamente bei -250 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Hinweis:
Ein rechnerischer Standsicherheitsnachweis für die von Ihnen angefragte Überdachung ist gemäß deutschem Anhang nicht zu erbringen. Diese als Wartehalle bzw. Lager-, Abfall, Fahrrad- oder Freizeit-Überdachung konzipierte Überdachungsreihe ist wegen der Abmessungen, offenen Seiten, sowie der nicht zum dauerhaften Aufenthalt geeigneten Nutzung nicht als Gebäude zu betrachten. Aus diesem Grund fällt das Produkt nicht unter die Baugenehmigungspflicht und bedarf somit auch keiner geprüften Statik im baurechtlichen Sinne. Diese Überdachungsreihe wird nach konstruktiven bzw. handwerklichen Grundsätzen gefertigt. Die Qualitätsansprüche an die Standsicherheit und Gebrauchsfähigkeit eines Bauprodukts werden durch die einwandfreie handwerkliche Konstruktion und Montage erfüllt. Der jahrelange schadensfreie Einsatz dieser Überdachungs-Modellreihe belegt dies sehr eindrucksvoll.
Robuste Rundrohrstütze mit quadratisch unterteiltem Dachträgersystem in Form eines Netzes. Dachausführung rund.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in mmcité-Standardfarben.
Dach:
Dacheindeckung aus Verbundsicherheitsglas teilvorgespannt (VSG aus TVG), standardmäßig Klarglas oder Milchglas (Artic Snow).
Schneelast: sk (sk auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Durch die Mittelstütze.
Befestigung:
Stütze zum Aufdübeln auf bauseitige Fundamente bei -250 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Hinweis:
Ein rechnerischer Standsicherheitsnachweis für die von Ihnen angefragte Überdachung ist gemäß deutschem Anhang nicht zu erbringen. Diese als Wartehalle bzw. Lager-, Abfall, Fahrrad- oder Freizeit-Überdachung konzipierte Überdachungsreihe ist wegen der Abmessungen, offenen Seiten, sowie der nicht zum dauerhaften Aufenthalt geeigneten Nutzung nicht als Gebäude zu betrachten. Aus diesem Grund fällt das Produkt nicht unter die Baugenehmigungspflicht und bedarf somit auch keiner geprüften Statik im baurechtlichen Sinne. Diese Überdachungsreihe wird nach konstruktiven bzw. handwerklichen Grundsätzen gefertigt. Die Qualitätsansprüche an die Standsicherheit und Gebrauchsfähigkeit eines Bauprodukts werden durch die einwandfreie handwerkliche Konstruktion und Montage erfüllt. Der jahrelange schadensfreie Einsatz dieser Überdachungs-Modellreihe belegt dies sehr eindrucksvoll.

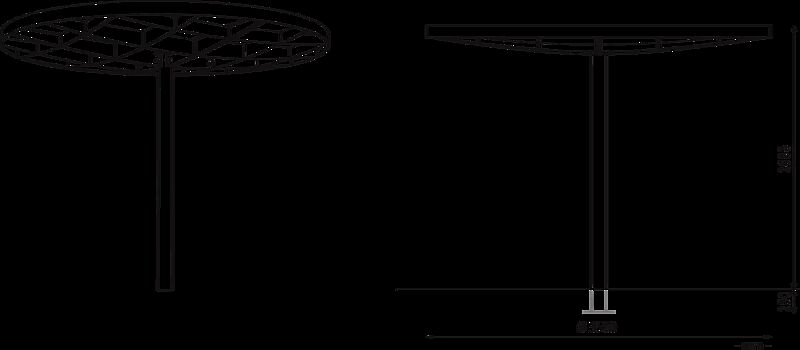

Technische Daten
| Ausführung: | rund |
|---|---|
| Dacheindeckung: | Verbundsicherheitsglas teilvorgespannt (VSG aus TVG) |
| Personenanzahl: | 11 |
| Dachbreite: | 3500 mm |
| Dachtiefe: | 3500 mm |
| Gesamthöhe: | 2685 mm |
| Lichte Höhe: | 2370 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| LED-Beleuchtung: | ohne |
| Schneelast auf dem Boden (sk): | 1,50 kN/m² |
| Windlast: | Zone 2 |
| Entwässerung: | integriert |
| Befestigungsart: | zum Aufdübeln |
| Anlieferung: | zerlegt auf Palette |
