Überdachung GEMALA Komplettangebot
Art-Nr.:
149.661
Produktinformationen

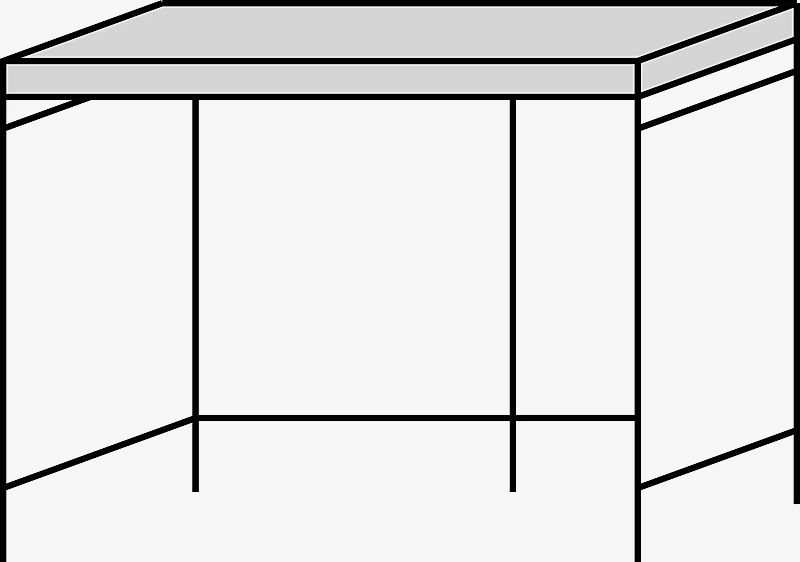

Konstruktion:
Stahlkonstruktion mit Dachrahmen und Stützen aus Vierkantrohren, inklusive Rück- und Seitenwände, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, Scheiben mit ZIEGLER-Logo im Siebdruck.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika 170 mm hoch.
Schneelast: sk (auf dem Boden) 2,00 kN/m²
Windlast: Zone 2
Entwässerung:
Über die im Dach integrierte Regenrinne und die hinteren Stützen. Ablauf oberirdisch über Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett vormontiert
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Dach komplett vormontiert.
Stahlkonstruktion mit Dachrahmen und Stützen aus Vierkantrohren, inklusive Rück- und Seitenwände, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, Scheiben mit ZIEGLER-Logo im Siebdruck.
Dach:
Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika 170 mm hoch.
Schneelast: sk (auf dem Boden) 2,00 kN/m²
Windlast: Zone 2
Entwässerung:
Über die im Dach integrierte Regenrinne und die hinteren Stützen. Ablauf oberirdisch über Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett vormontiert
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei -200 mm nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Dach komplett vormontiert.
Technische Daten
| Nutzung: | einseitig |
|---|---|
| Dachausführung: | Flachdach |
| Dacheindeckung: | Trapezblech |
| Feldanzahl: | 2 |
| Personenanzahl: | 5 |
| Dachbreite: | 3100 mm |
| Dachtiefe: | 1600 mm |
| Gesamthöhe: | 2445 mm |
| Lichte Höhe: | 2275 mm |
| Schneelast auf dem Boden (sk): | 2,00 kN/m² |
| Windlast: | Zone 2 |
| Befestigungsart: | zum Aufdübeln |
