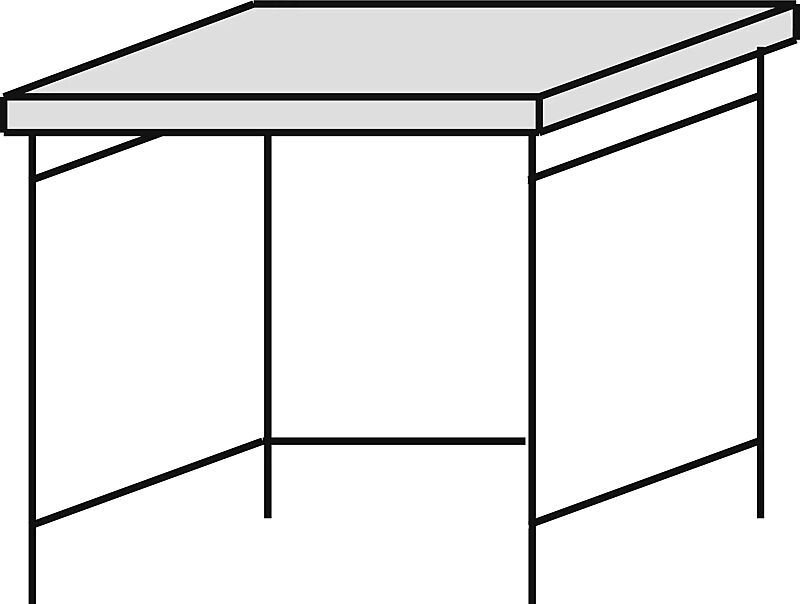

Raucherunterstand FUMO Komplettangebot
Art-Nr.:
149.020
Produktinformationen
Konstruktion:
Stahlkonstruktion, Stützen und Wandträger aus Vierkantrohren. Die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet. Sandwichelemente beidseitig beschichtet ähnlich RAL 9002.
Dach:
Flachdach, Dacheindeckung mit Sandwichelementen aus einer Polyurethan-Hartschaumfüllung zwischen 2 Metall-Blechen.
Rück- / Seitenwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern gehalten (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck).
Entwässerung:
Ablauf durch die hinteren Stützen oberirdisch über Wasserspeier.
Schneelast: sk (auf dem Boden) 2,00 kN/m²
Windlast: Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, alle Verbindungsmittel inklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion, Stützen und Wandträger aus Vierkantrohren. Die Verbindung der Bauteile erfolgt mittels Edelstahl-Verschraubung.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet. Sandwichelemente beidseitig beschichtet ähnlich RAL 9002.
Dach:
Flachdach, Dacheindeckung mit Sandwichelementen aus einer Polyurethan-Hartschaumfüllung zwischen 2 Metall-Blechen.
Rück- / Seitenwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern gehalten (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck).
Entwässerung:
Ablauf durch die hinteren Stützen oberirdisch über Wasserspeier.
Schneelast: sk (auf dem Boden) 2,00 kN/m²
Windlast: Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, alle Verbindungsmittel inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Dacheindeckung: | Sandwichelemente |
|---|---|
| Personenanzahl: | 4 |
| Dachbreite: | 2080 mm |
| Dachtiefe: | 2080 mm |
| Gesamthöhe: | 2445 mm |
| Lichte Höhe: | 2275 mm |
| Entwässerung: | integriert |
| Oberfläche Konstruktion: | feuerverzinkt und pulverbeschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 2,00 kN/m² |
| Windlast: | Zone 2 |
