Überdachung AQUA
Art-Nr.:
123.031
Produktinformationen
Konstruktion:

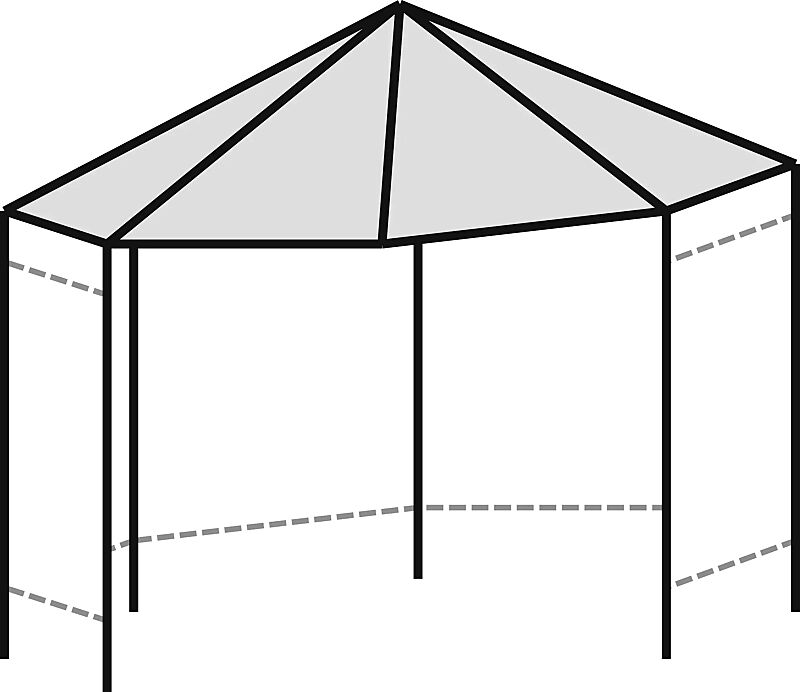

Einzel-Pavillon AQUA bestehend aus einer Stahlkonstruktion aus Rundrohrstützen.
Dach:
Zeltdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 0,93 kN/m²
Windlast: Zone 2
Entwässerung:
Über die im Dach korrosionssicher integrierte Regenrinne. Ablauf oberirdisch durch die hintere Stütze. Wasseraustritt ca. 100 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Dach zweiteilig vormontiert.
Einzel-Pavillon AQUA bestehend aus einer Stahlkonstruktion aus Rundrohrstützen.
Dach:
Zeltdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 0,93 kN/m²
Windlast: Zone 2
Entwässerung:
Über die im Dach korrosionssicher integrierte Regenrinne. Ablauf oberirdisch durch die hintere Stütze. Wasseraustritt ca. 100 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl. Dach zweiteilig vormontiert.
Technische Daten
| Produkttyp: | Raucherunterstand |
|---|---|
| Dachausführung: | Spitzdach |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Ausführung: | ohne Rück-, Seiten- und Windschutzwand |
| Feldanzahl: | 1 |
| Personenanzahl: | 10 |
| Dachbreite: | 3300 mm |
| Dachtiefe: | 3300 mm |
| Gesamthöhe: | 3100 mm |
| Lichte Höhe: | 2200 mm |
| Dacheindeckung: | VSG glashell |
| Entwässerung: | integriert |
| Material Konstruktion: | Stahl |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 0,93 kN/m² |
| Windlast: | Zone 2 |
| Befestigungsart: | zum Aufdübeln |
