Überdachung TUCANA GREEN vorgerichtet für Dachbegrünung
Art-Nr.:
055.893
Produktinformationen
Konstruktion:

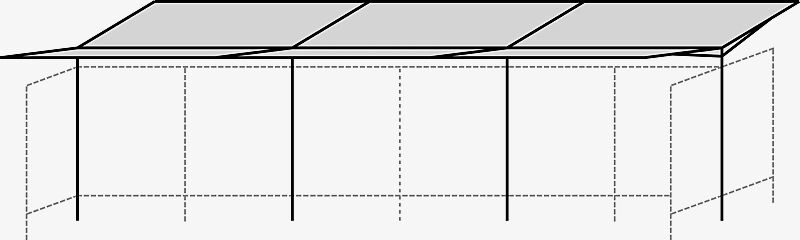

Stahlkonstruktion aus Hauptstützen, Kragarmen und Unterzügen aus Rechteckrohren, freitragendes Dach ohne vordere Stützen.
Dach:
Pultdach, Dacheindeckung aus Trapezblech, oben liegende PE-HD-Platte als Wurzelsperre, umlaufende Attika 170 mm hoch.
Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm. Dachbegrünungssystem MOBIROOF ECO optional gegen Mehrpreis.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Schneelast auf dem Boden (sk): 1,55 kN/m²
Windlast: Zone 2
Entwässerung:
Über den im Dach integrierten Wasserkasten. Ablauf oberirdisch durch Hauptstützen.
Oberflächen:
Stahlteile feuerverzinkt.
Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, nklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion aus Hauptstützen, Kragarmen und Unterzügen aus Rechteckrohren, freitragendes Dach ohne vordere Stützen.
Dach:
Pultdach, Dacheindeckung aus Trapezblech, oben liegende PE-HD-Platte als Wurzelsperre, umlaufende Attika 170 mm hoch.
Dachkonstruktion vorgerichtet für Dachbegrünung bis maximal 70 kg/m² im wassergesättigtem Zustand, Umrandungshöhe für Dachbegrünung 100 mm. Dachbegrünungssystem MOBIROOF ECO optional gegen Mehrpreis.
Hinweis: Nach Montageabschluss des Stahlbaus ist bis zum Aufbringen der Dachbegrünung bauseits ausreichendes Beschwerungsmaterial, z.B. Sandsäcke zur Sicherung der Auflageplatte beizustellen und aufzubringen. ZIEGLER übernimmt bei Unterlassung keinerlei Haftung für daraus entstehende Sach- und Personenschäden.
Schneelast auf dem Boden (sk): 1,55 kN/m²
Windlast: Zone 2
Entwässerung:
Über den im Dach integrierten Wasserkasten. Ablauf oberirdisch durch Hauptstützen.
Oberflächen:
Stahlteile feuerverzinkt.
Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, nklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Fahrradüberdachung |
|---|---|
| Nutzung: | doppelseitig |
| Dachausführung: | Pultdach |
| Dacheindeckung: | vorgerichtet für Dachbegrünung |
| Ausführung: | für 36 Fahrräder* |
| Feldanzahl: | 3 |
| Anzahl Stellplätze: | 36 Stück |
| Dachbreite: | 9300 mm |
| Dachtiefe: | 4600 mm |
| Gesamthöhe: | 2663 mm |
| Lichte Höhe: | 2300 mm |
| Stützenraster: | 3000 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | feuerverzinkt |
| Oberfläche Stahlteile: | feuerverzinkt |
| Schneelast auf dem Boden (sk): | 1,55 kN/m² |
| Windlast: | Zone 2 |
| Entwässerung: | integriert |
| Befestigungsart: | zum Aufdübeln |
| Anlieferung: | zerlegt |
