Versorgungspoller AUBEL

aus rundem Stahlrohr
alle Stahlteile feuerverzinkt und pulverbeschichtet
Mit Dreikantschloss, 1 Dreikantschlüssel im Lieferumfang enthalten
zum Aufdübeln
2 Wasser-Auslaufventile
6 Steckdosen inkl. Leitungsschutzschalter

Beschreibung

Konstruktion:
Poller aus rundem Stahlrohr. Tür herausnehmbar bzw. mit Scharnier. Eine Erdungsschraube am Standrohr. Wasserversorgungspoller: Betrieb bei geschlossener Versorgungstür. Kombinierter Energie- und Wasserversorgungspoller: Pollerhöhe 1300 mm - Betrieb bei geschlossener Versorgungstür sofern Schuko-Steckdosen genutzt werden. Betrieb bei offener Versorgungstür sofern CEEform Steckdosen genutzt werden. Pollerhöhe 1500 mm - Betrieb bei geschlossener Versorgungstür.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in RAL-Farbe nach Wahl sowie in DB 701 bis DB 703.
Schließung:
Mit Dreikantschloss, 1 Dreikantschlüssel im Lieferumfang enthalten.
Befestigung:
Zum Aufdübeln bei +/- 0 mm mit Ankerbolzen M10, Befestigungsmaterial nicht im Lieferumfang enthalten bzw. zum Einbetonieren mittels Eingrabstück (empfohlene Einbautiefe 500 mm), welches mit dem Versorgungspoller verschraubt wird, siehe Zubehör.
Bestückung:

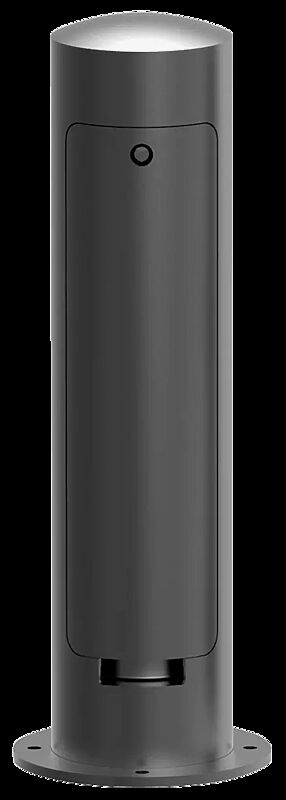

Wasserversorgungspoller:

1 Auslaufventil 1/2'' mit Belüfter und Rückflussverhinderer
1 Absperrventil 1/2'' mit Entleerung
1 Anschlussvorbereitung 1/2''

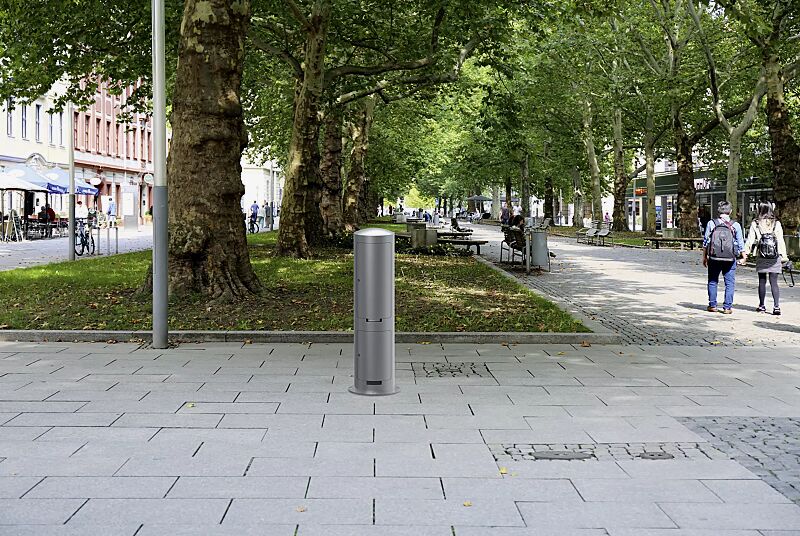

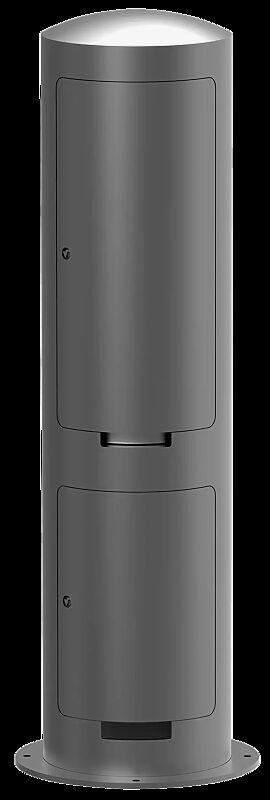

kombinierter Energie- und Wasserversorgungspoller:
obere Tür:

4 Schuko-Steckdosen 16 A / 1p / 250 V
1 CEEform Steckdose 16 A / 5p / 400 V
1 CEEform Steckdose 32 A / 5p / 400 V
4 Leitungsschutzschalter 16 A / 1p-C
1 Leitungsschutzschalter 16 A / 3p-C
1 Leitungsschutzschalter 32 A / 3p-C
1 Fehlerstromschutzschalter 63 A / 4 / 0,03 A
1 Anschlussklemme max. 5x25 mm²
1 Kabelverschraubung M 40 (Ø 22 - 32 mm)

untere Tür:

1 Auslaufventil 1/2'' mit Belüfter und Rückflussverhinderer
1 Absperrventil 1/2'' mit Entleerung
1 Anschlussvorbereitung 1/2''
