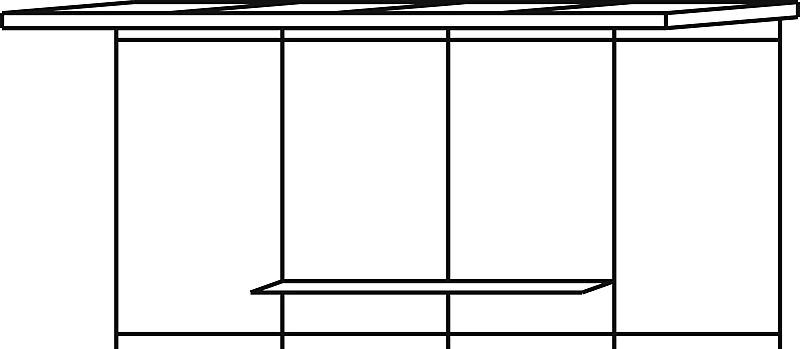

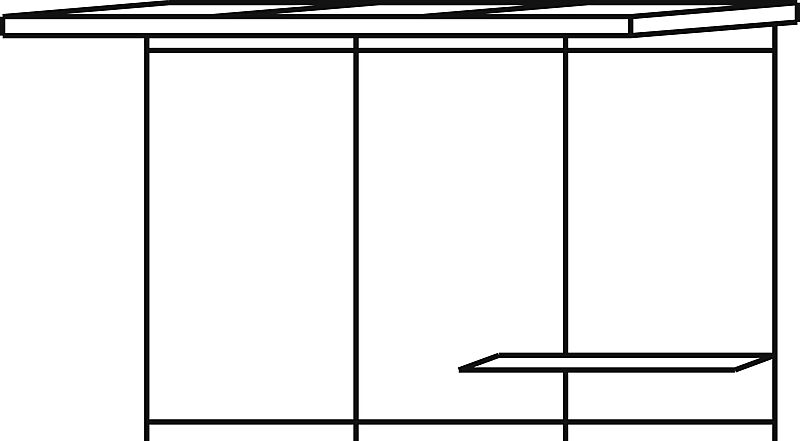

Wartehalle STINGRAY
- freitragende Dachkonstruktion ohne vordere Stützen
- designorientierte, funktionale Modulbauweise
- Dachausführung: Pultdach
- VSG-Glaseindeckung für natürlich helle Aufenthalts- oder Abstellfläche
- hochwertiges Feuerverzinkung und Pulverbeschichtung garantieren lange Lebensdauer
- sehr robuste Doppel-T-Träger-Konstruktion
Beschreibung

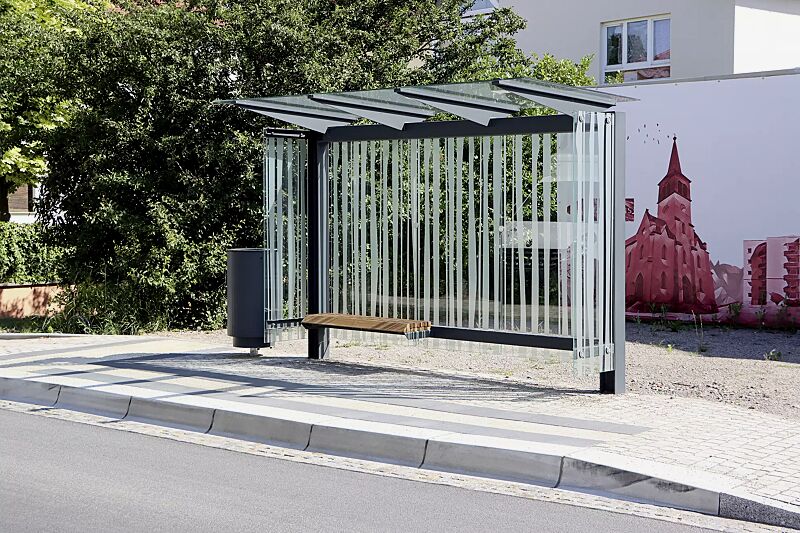

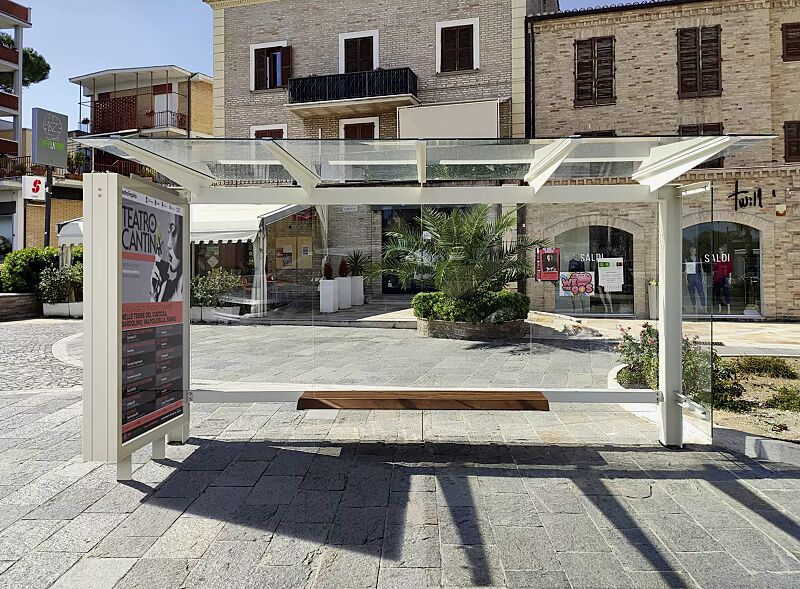

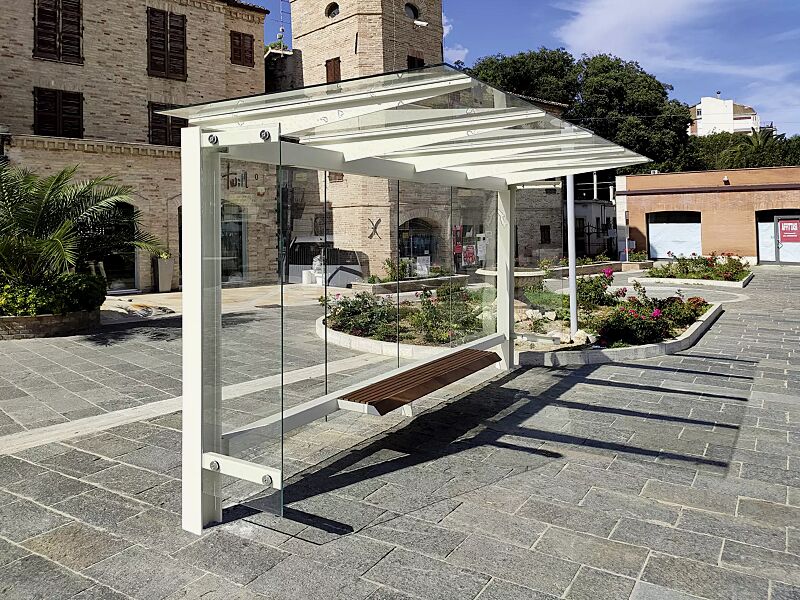

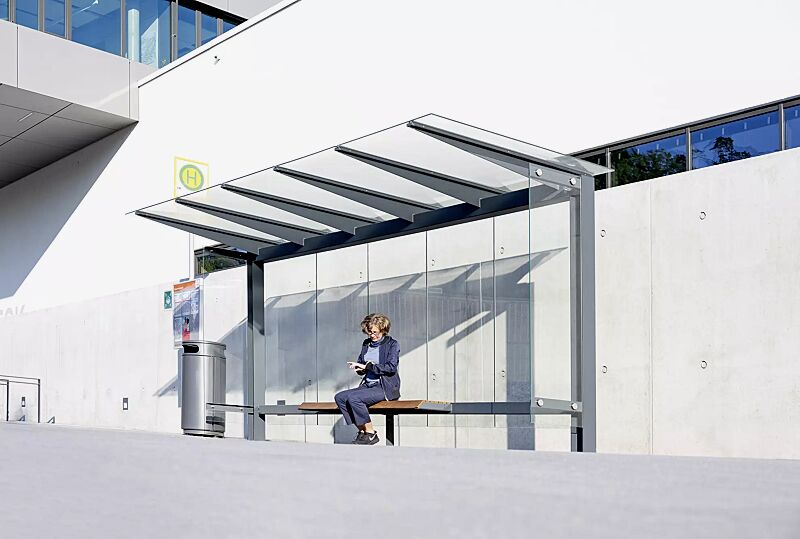

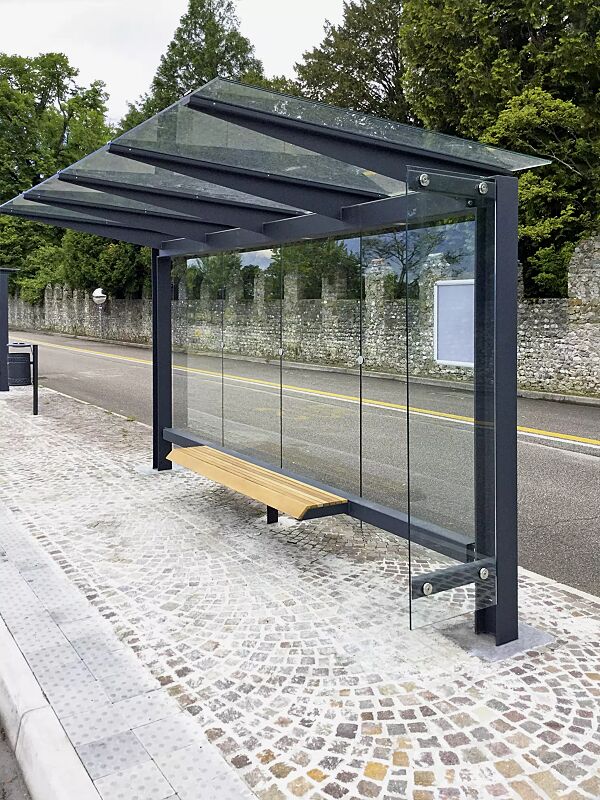

Die Wartehalle STINGRAY besticht durch die gelungene Verbindung der stabilen, freitragenden Stahlkonstruktion mit einer großflächigen Glasrückwand. Zusätzlich verleiht die Dacheindeckung aus Verbundsicherheitsglas eine lichtdurchflutete und freundliche Atmosphäre. Die Sitzbank mit Holzbelattung ist im Lieferumfang enthalten. Dank modularer Bauweise ist der moderne Fahrgastunterstand gut erweiterbar. Für Langlebigkeit sorgen die feuerverzinkten Stahlteile, die zudem in vielen Standardfarben pulverbeschichtet werden können. Auf diese Weise lässt sich die Wartehalle auch einfach an die Umgebung anpassen. Als Zubehör sind Werbevitrinen und Aufkleber für die Rückwand sowie für optional wählbare Seitenwände aus Einscheibensicherheitsglas verfügbar.
Konstruktion:
Konstruktion:
- freitragende modulare Stahlkonstruktion aus Profilstützen HEB140
- untere Rückwandtraverse aus Quadratrohr 100 mm und obere Dachtraverse aus Quadratrohr 140 mm
- auskragende Dachträgerelemente zur Aufnahme der Glaseindeckung
- Lieferung inkl. Sitzbank mit Holzbelattung (Iroko, geölt)
- alle Stahlteile feuerverzinkt und pulverbeschichtet in City Design-Standardfarben
- Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
- Einscheibensicherheitsglas (ESG), standardmäßig Klarglas
- Seitenwand und Schaukasten gegen Mehrpreis
- doppelseitige Werbevitrine aus Aluminium im CLP-Format
- Drehflügel mit Schließzylinder (inkl. 2 Schlüssel) und Gasdruckfeder zum Öffnen und Schließen gegen Mehrpreis
- Einscheibensicherheitsglas (ESG) 6 mm, mit LED-Beleuchtung
- frei abtropfend über die hintere Dachkante
- sk (auf dem Boden) 1,60 kN/m²
- Zone 2
- Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen
- aus konstruktiven Gründen wird rückseitig eine Montagefreiheit von 600 mm zu bestehenden Gebäuden benötigt.
- zerlegt auf Palette
- inklusive Bodenbefestigungsmaterial aus Edelstahl
- Massimo Tasca & Raffaele Lazzari
Downloads
Anfrage
Sie haben spezielle Anforderungen? Kontaktieren Sie uns jetzt – wir entwickeln gemeinsam Ihr individuelles Projekt!
Gesamtüberblick
-
Artikel
-
Dachbreite
-
Dachtiefe
-
Feldanzahl
-
Personenanzahl
-
Oberfläche Stahlteile
-
Schneelast auf dem Boden (sk)
