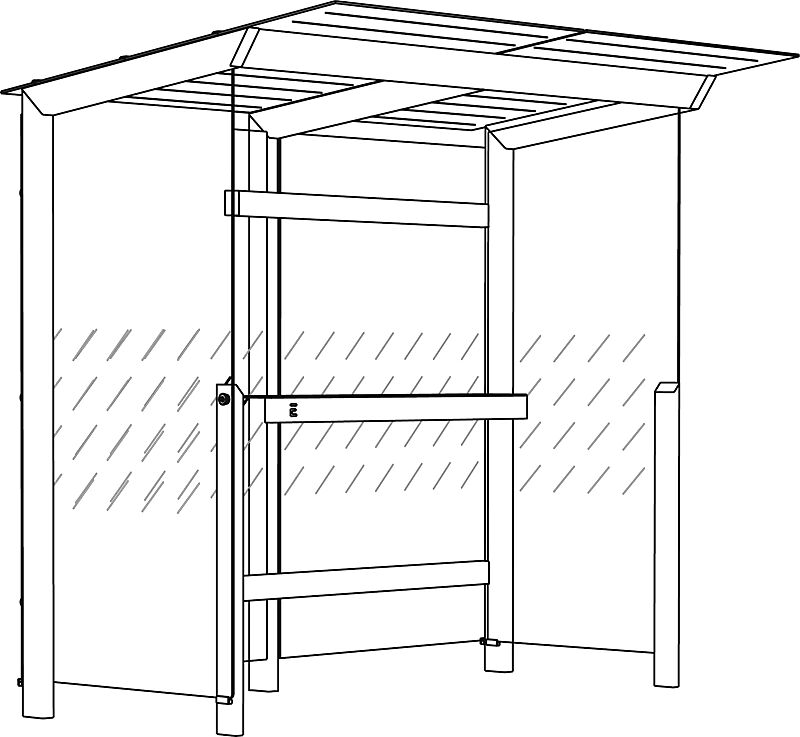

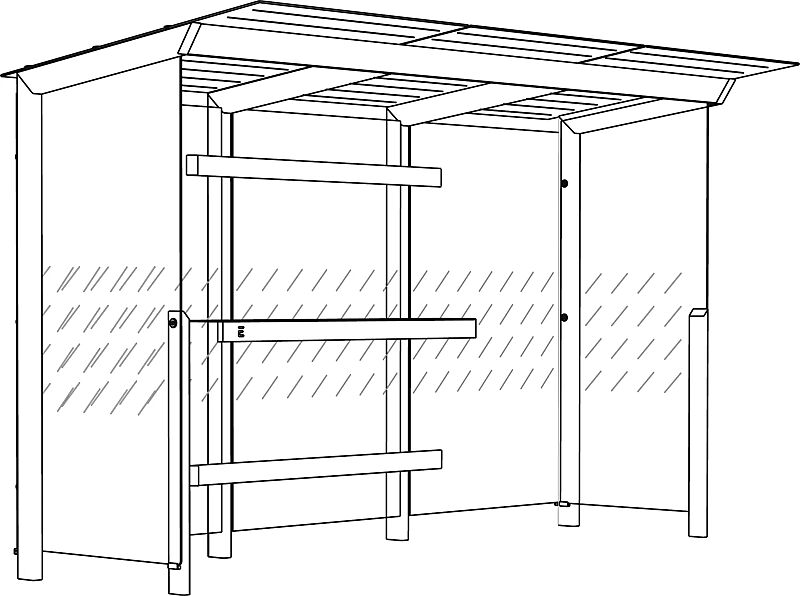

Raucherunterstand TRAXO
- attraktives und modernes Design mit abgeschrägtem Dachrahmen
- Dachausführung: Pultdach, Dacheindeckung VSG, Klarglas mit Siebdruckstreifen
- hochwertige Feuerverzinkung und Pulverbeschichtung garantieren lange Lebensdauer

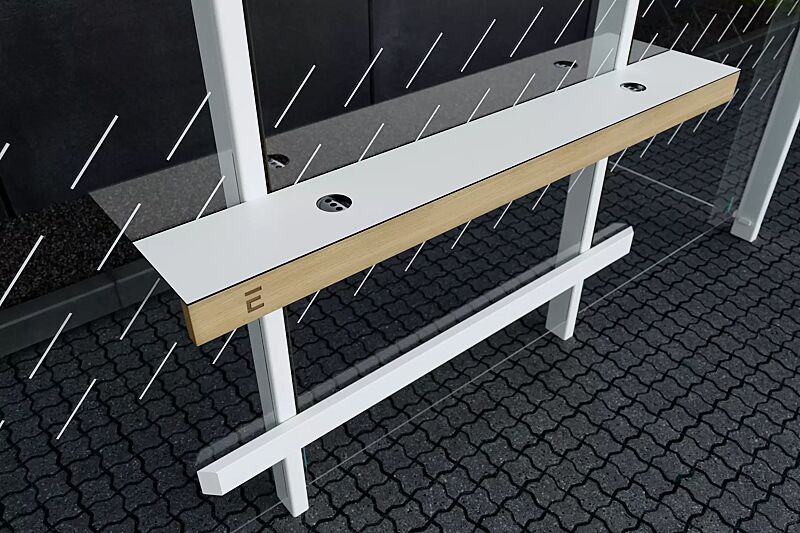

- an den Rückwandstützen befestigte Ablagefläche mit HPL-Auflage und Holzblende sowie zwei integrierten aufklappbaren Aschern
- wahlweise mit Seitenwänden inklusive vorderer, halbhoher Stützen
Beschreibung
Der Raucherunterstand TRAXO überzeugt durch seine moderne, reduzierte Gestaltung und fügt sich dank transparenter Materialien harmonisch in jede Umgebung ein. Die großzügigen Glasflächen sorgen für Helligkeit und Leichtigkeit – der Unterstand wirkt offen, lichtdurchflutet und nahezu schwebend. Mit seinem abgeschrägten Dachrahmen, der klaren Formsprache und der dezenten Farbgebung bleibt TRAXO optisch im Hintergrund und wahrt dennoch eine stilvolle Präsenz im öffentlichen Raum. Die integrierte Ablagefläche mit hochwertiger Holzblende und zwei klappbaren Aschern macht ihn zugleich funktional und einladend. TRAXO ist eine unaufdringliche Lösung für sensible Bereiche – modern, dezent, transparent und durchdacht bis ins Detail.
Konstruktion:
Konstruktion:
- freitragende Stahlkonstruktion
- Hauptstützen, abgeschrägtem Dachrahmen und Unterzügen aus Rechteckrohren, die miteinander verschraubt sind
- an den Rückwandstützen befestigte Ablagefläche mit HPL-Auflage und Holzblende (FSC®-zertifiziertes Thermoholz Esche, unbehandelt)
- inklusive zwei integrierten aufklappbaren Aschern
- mit Seitenwänden inklusive vorderer Stützen
- Schaukästen auf Anfrage
- alle Stahlteile feuerverzinkt und pulverbeschichtet in E1-Standardfarben.
- Stahlkonstruktion der Ablagefläche in Farbe der Überdachung
- weitere RAL-Farben auf Anfrage
- Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), Klarglas, standardmäßig mit Siebdruckdekor
- Dachbegrünung und Beleuchtung auf Anfrage
- Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Siebdruckstreifen
- frei abtropfend
- Ablauf oberirdisch über die hintere Dachkante
- sk (auf dem Boden) 1,50 kN/m²
- Zone 2
- Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen
- aus konstruktiven Gründen wird rückseitig bzw. seitlich eine Montagefreiheit von 800 mm zu bestehenden Gebäuden benötigt
- zerlegt auf Palette
- inklusive Bodenbefestigungsmaterial aus Edelstahl
Downloads
Anfrage
Sie haben spezielle Anforderungen? Kontaktieren Sie uns jetzt – wir entwickeln gemeinsam Ihr individuelles Projekt!
Gesamtüberblick
-
Artikel
-
Dachbreite
-
Dachtiefe
-
Feldanzahl
-
Personenanzahl
-
Oberfläche Stahlteile
-
Schneelast auf dem Boden (sk)
