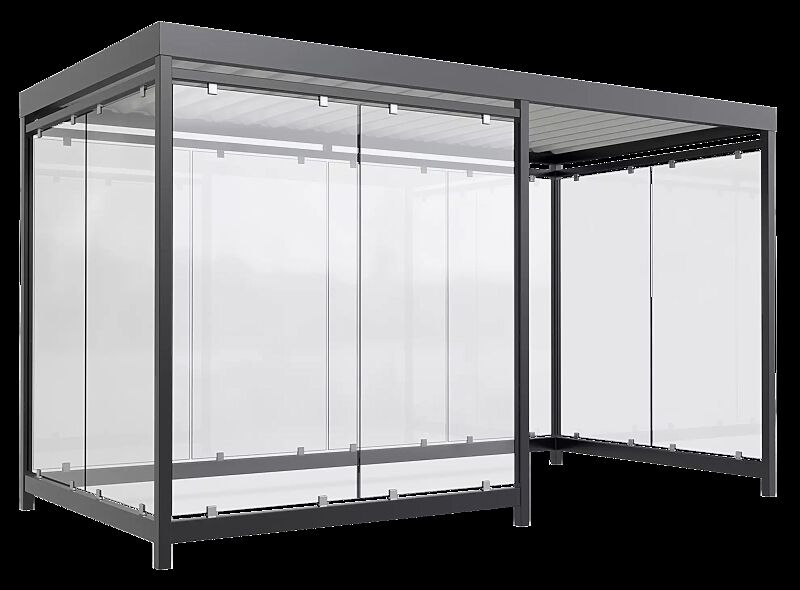

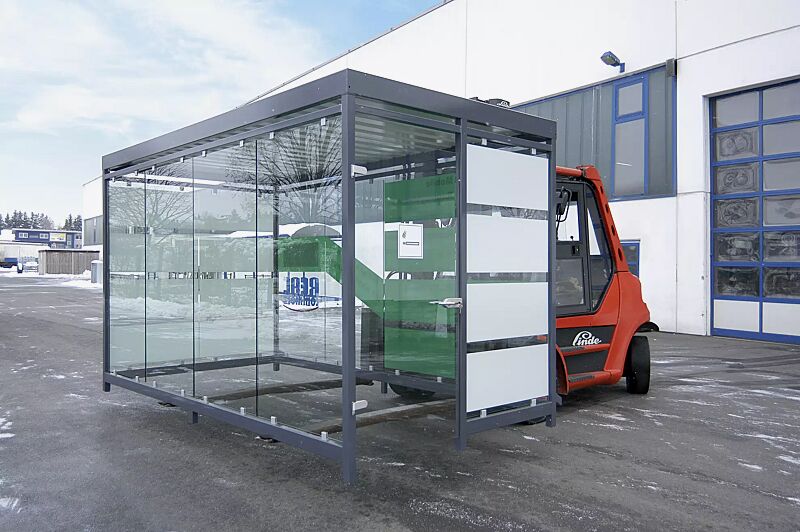

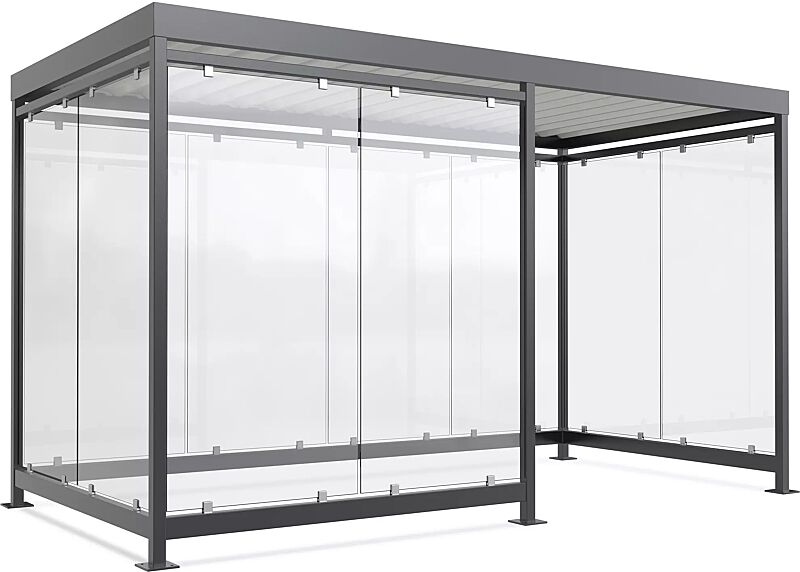

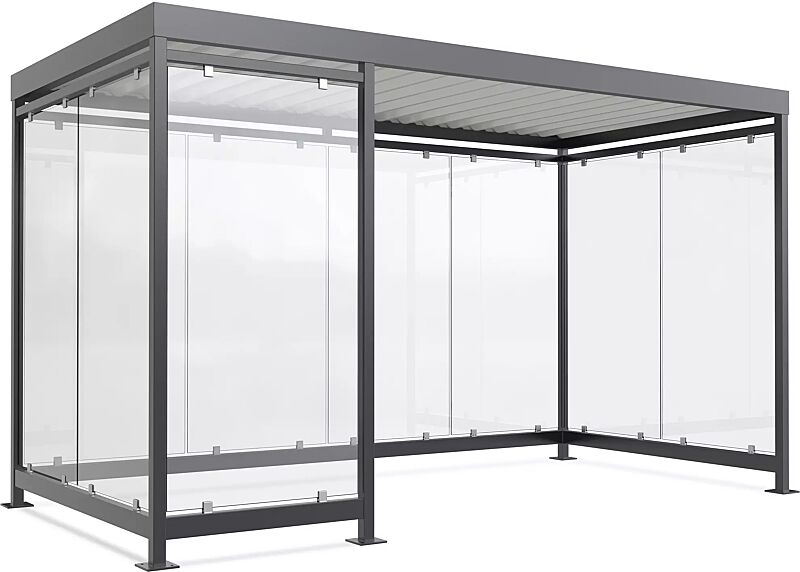

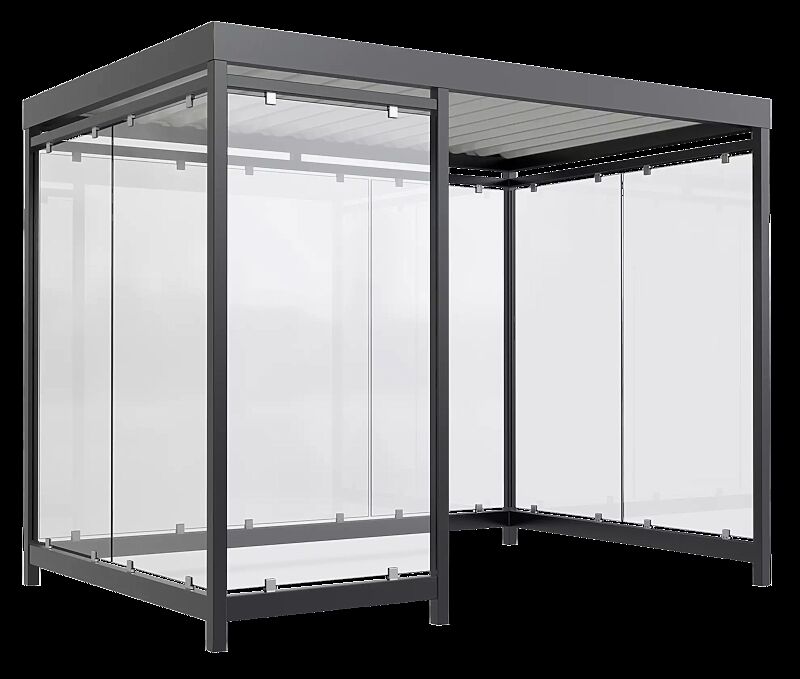

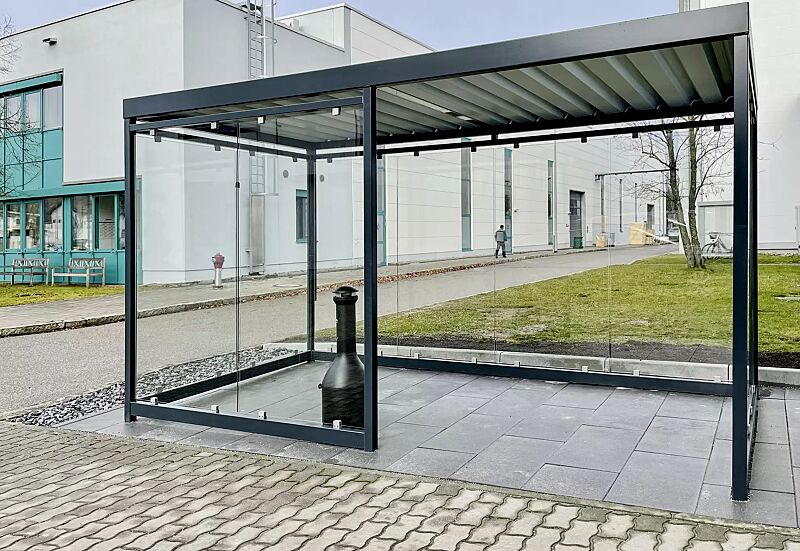

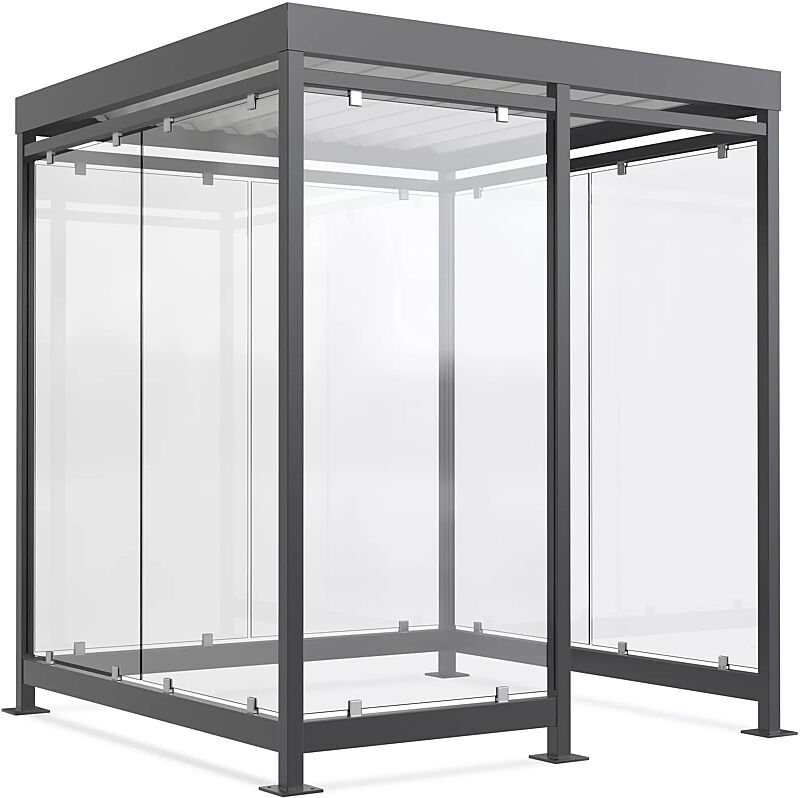

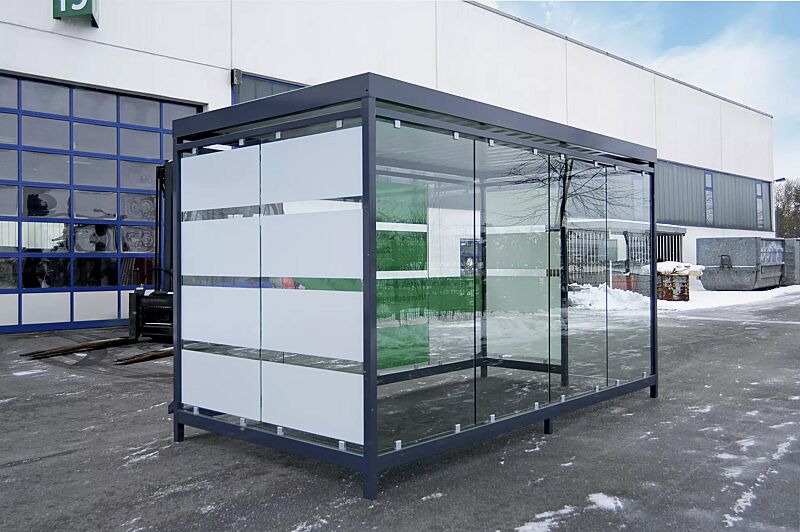

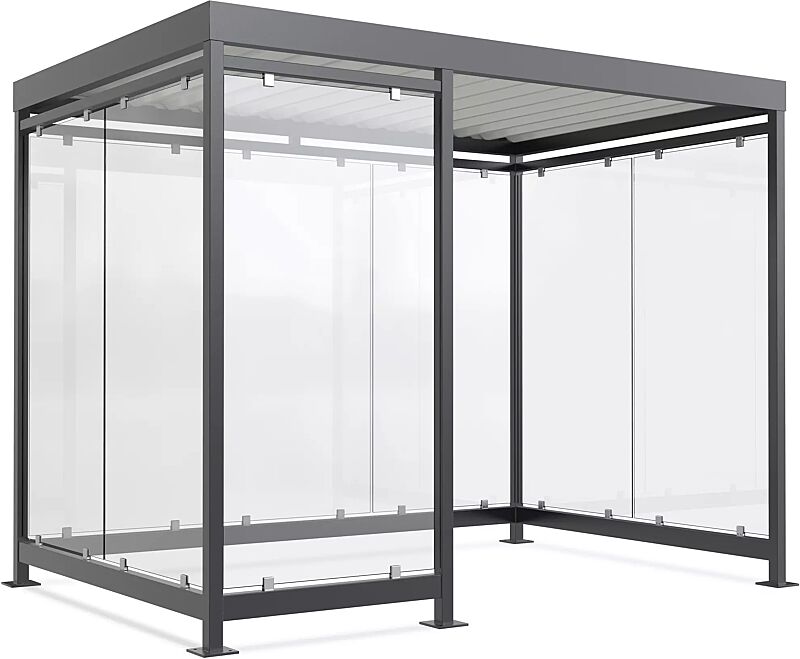

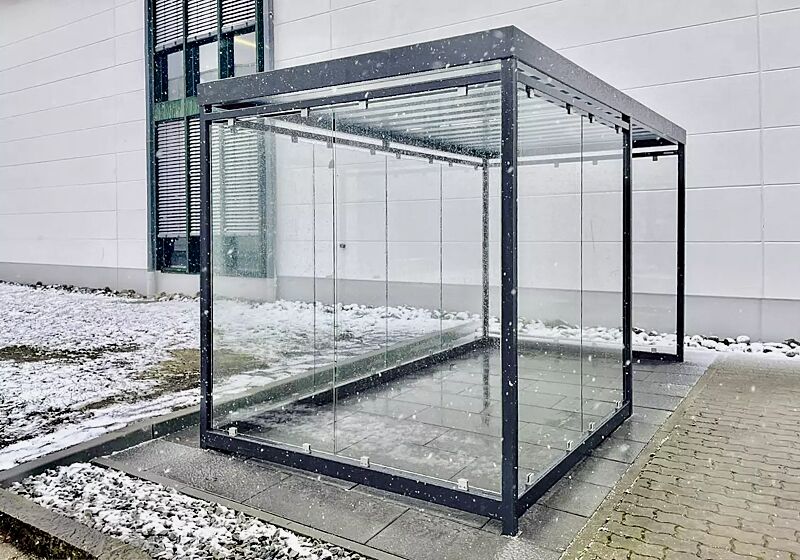

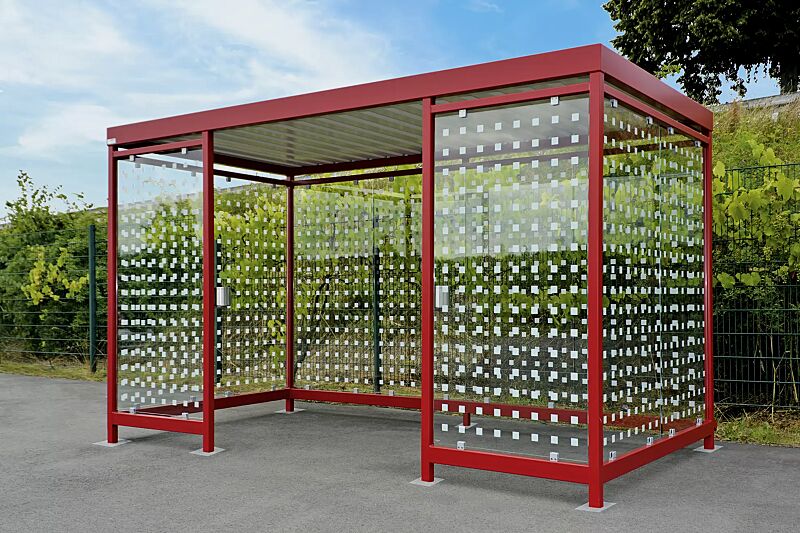

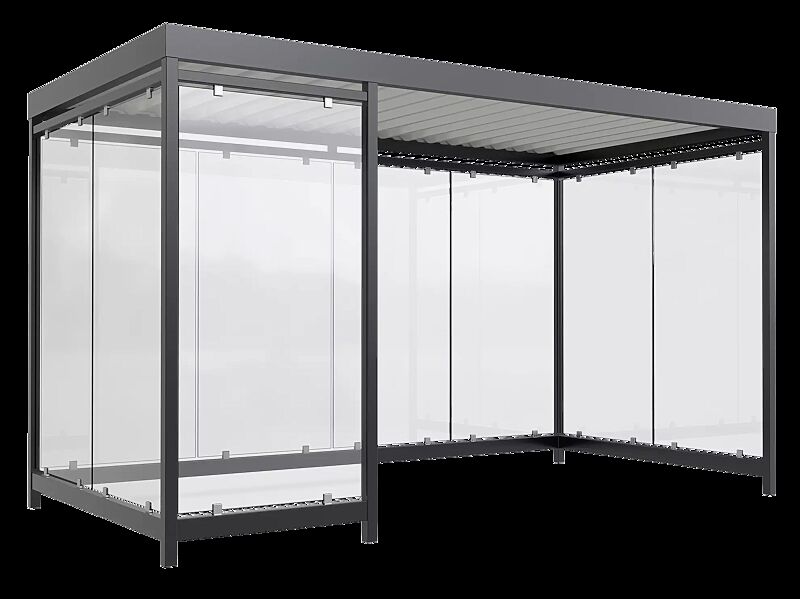

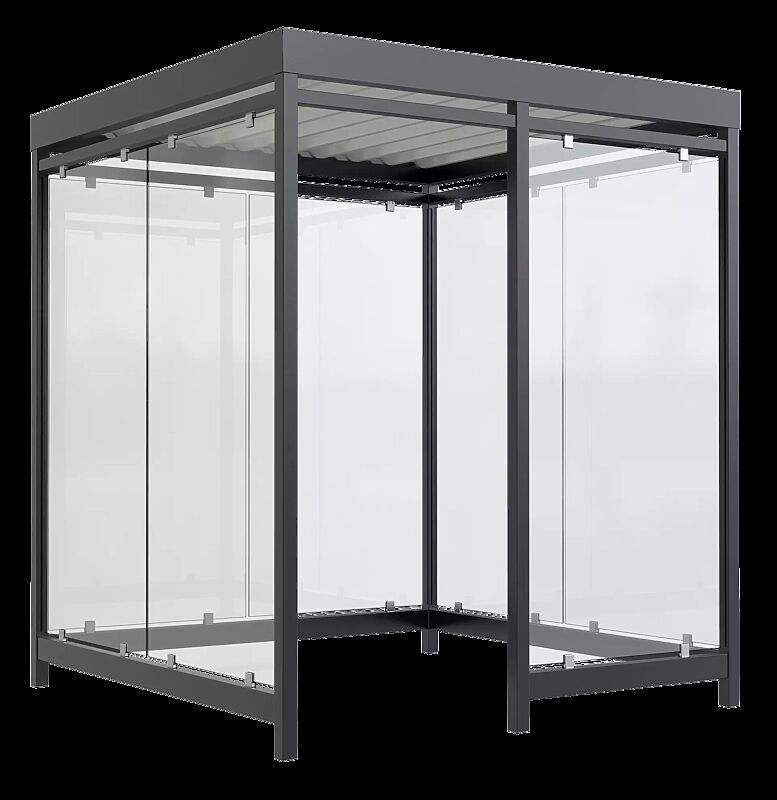

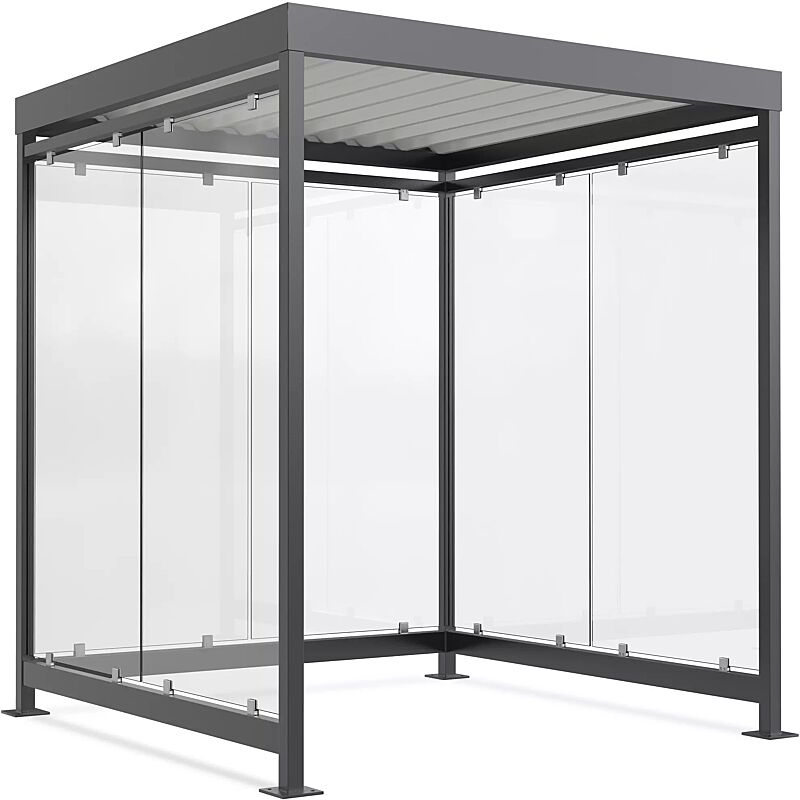

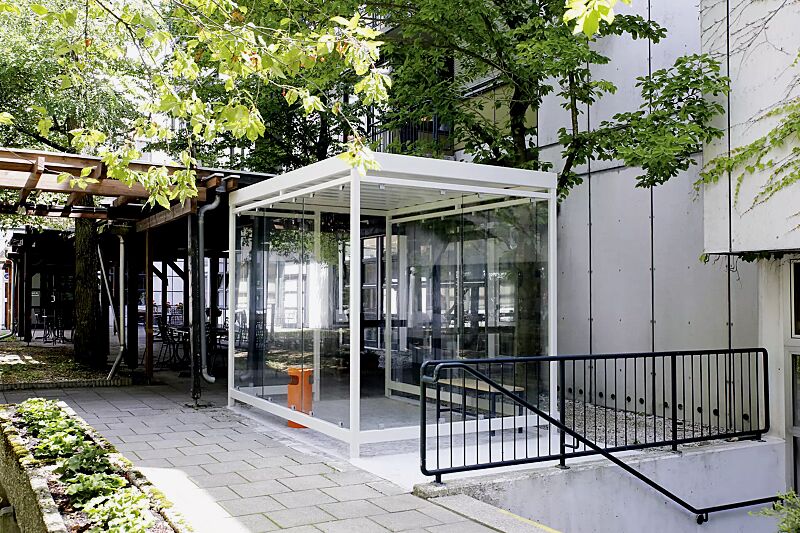

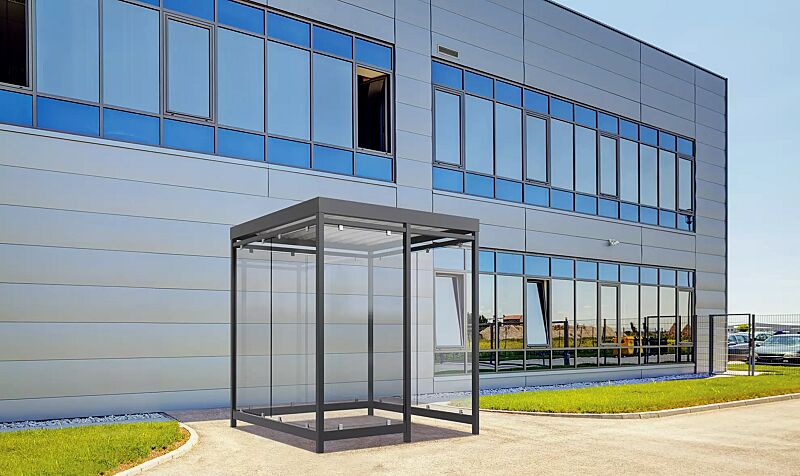

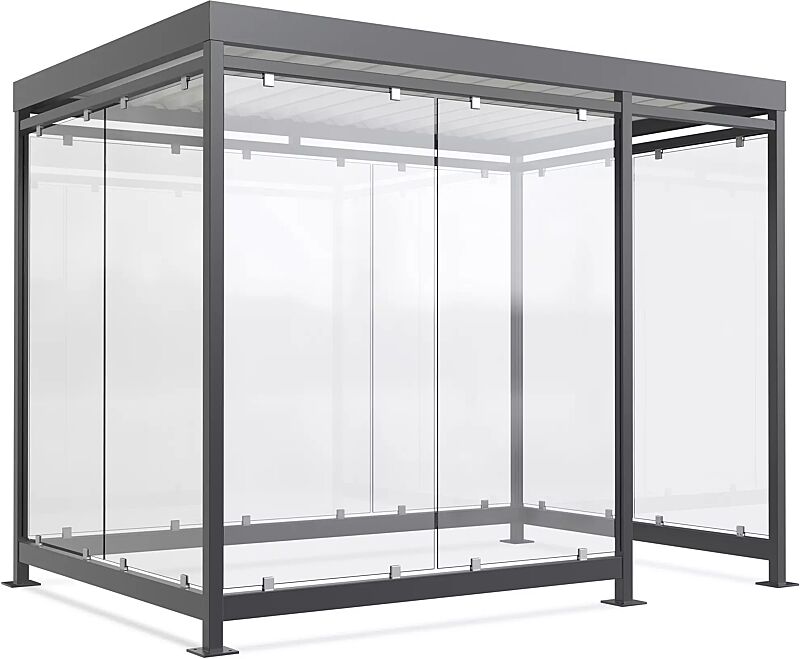

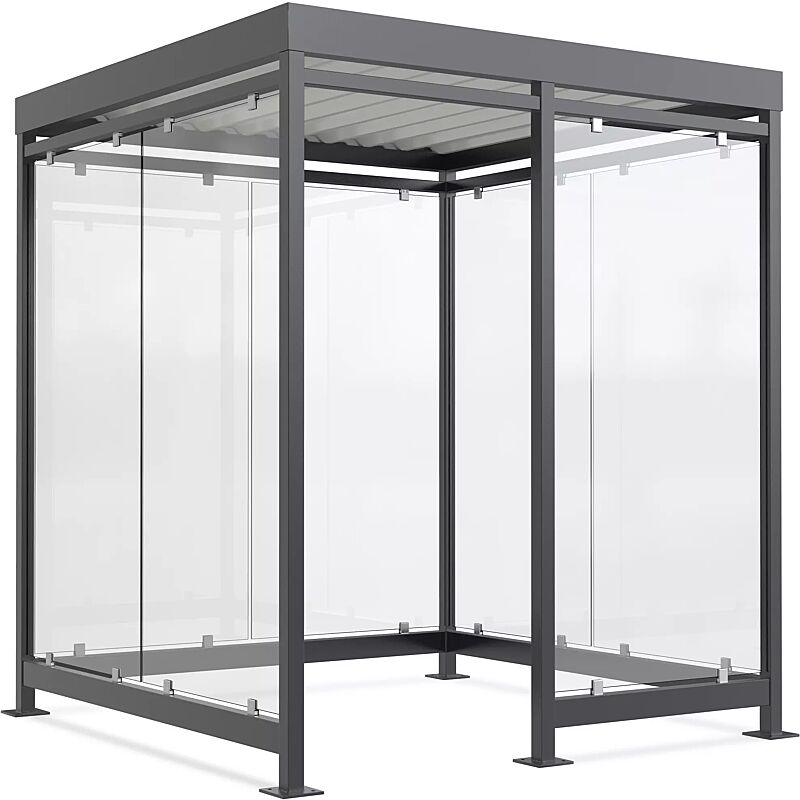

Raucherunterstand AQUILA
- robuste, nach EN 1090 geschweißte und verstärkte Stahlkonstruktion
- schnelle und unkomplizierte Aufstellung dank Vormontage im Werk
- Dachausführung: Flachdach, Dacheindeckung aus Trapezblech
- zuverlässiger Schutz vor Wind und Wetter durch integrierte Wände
- Dachbegrünung möglich
- hochwertige Feuerverzinkung und C4-Farbbeschichtung garantieren lange Lebensdauer
Beschreibung

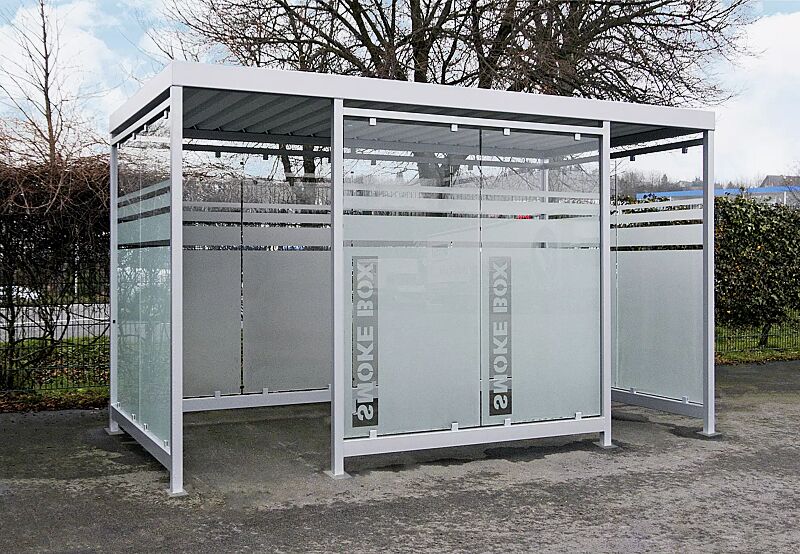

Der Raucherunterstand AQUILA mit integrierten Rück- und Seitenwänden sowie einer zusätzlichen Windschutzwand aus Glas bietet optimalen Schutz vor Wind und Wetter. So wird die Zigarettenpause zu einer angenehmen und geschützten Auszeit. Die optionale Dachbegrünung beim baugleichen Modell AQUILA GREEN erhöht die Attraktivität des Unterstandes. Optional erhalten Sie bei uns auch eine passende und bequeme Sitzbank.
Konstruktion:
Konstruktion:
- robuste und verstärkte Rahmenkonstruktion aus Profilrohren
- Stützen und Dachrahmen verschweißt
- Sitzbank gegen Mehrpreis
- alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium
- Oberfläche der Trapezbleche beidseitig bandverzinkt und beschichtet
- Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet
- Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika 150 mm
- Deckenverkleidung und LED-Beleuchtung mit bzw. ohne Bewegungsmelder sowie Solarbeleuchtung gegen Mehrpreis
- Dachbegrünungssystem auf Anfrage
- Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt
- keramischer Siebdruck als Sicht- oder Vogelschutz gegen Mehrpreis
- über die im Dach integrierte Regenrinne (innenliegend, bitumiert) und dem rechten hinteren Eckpfosten
- Ablauf oberirdisch über Wasserspeier ca. 120 mm über dem Boden zur Rückseite
- sk (auf dem Boden) 1,90 kN/m²
- höhere Schneelasten auf Anfrage
- Zone 3
- Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen
- Verdübelung auf bauseitige Fundamente gegen Mehrpreis
- Fertigfundamentplatten in 3 verschiedenen Größen gegen Mehrpreis, somit sind keine zusätzlichen Betonarbeiten notwendig
- beim Fertigfundament mit der Größe B x T x H: 4720 x 2360 x 140 mm wird die Entladung durch einen externen Autokran gegen Mehrpreis empfohlen
- fertig montiert im Werk
- inklusive Bodenbefestigungsmaterial aus Edelstahl
- Entladung mit LKW-Ladekran bzw. externen Autokran gegen Mehrpreis
Downloads
Anfrage
Sie haben spezielle Anforderungen? Kontaktieren Sie uns jetzt – wir entwickeln gemeinsam Ihr individuelles Projekt!
-
Artikel
-
Dachbreite
-
Dachtiefe
-
Feldanzahl
-
Personenanzahl
-
Befestigungsart
-
Oberfläche Stahlteile
-
Schneelast auf dem Boden (sk)
Dachbegrünung gewünscht?
Die Raucherunterstand AQUILA wird zur AQUILA GREEN, wenn sie mit einer Dachbegrünung versehen wird. Eine Dachbegrünung bietet einen besonderen Mehrwert, denn sie ist nicht nur ein optisches Highlight und bringt ein Stück Natur in unsere urbanisierte Umgebung zurück.
Kostenlose Beratung
Sie haben spezielle Anforderungen? Kontaktieren Sie uns jetzt - wir entwickeln gemeinsam Ihr individuelles Projek!
Deckenverkleidung
-
Artikel
-
Dachbreite
-
Artikel
-
Dachbreite
Spezielle Fundamentplatten
Fundamentplatten aus Stahlbeton mit Steinfugenraster und rutschhemmender Oberflächengestaltung speziell für den Raucherunterstand AQUILA.
